Какой провод использовать для заземления

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Кабель и вилка – неразлучная пара

Можете ли вы представить себе подключение бытового электроприбора не вилкой в розетку, а как-то иначе? За десятилетия эта технология дошла до своей кульминации и не требует никаких доработок сама по себе. Однако, анализируя печальную статистику по поражению электрическим током и возникновению пожаров, становится очевидно, что значительная часть таких трагедий неразрывно связана с неправильным подсоединением кабеля к вилке или эксплуатации пары «вилка – розетка».

Кабели электроприборов, как правило, оснащены собранными вилками, однако есть несколько нюансов их эксплуатации и замены. Да и бывает, что у прибора есть лишь клеммы, к которым нужно подключить кабель с вилкой, а чересчур «экономные», но некомпетентные покупатели решают сделать это самостоятельно. Иногда появившиеся повреждения в изоляции кабеля требуют его замены, и в этом случае также потребуется провести ремонтные работы.

Правильные и точные знания дадут возможность сделать это качественно и достичь безопасности, поэтому следует узнать как правильно подключать кабель к вилке, и что следует учесть при включении приборов в розетку.

Кабели для подключения электроприборов

На рынке кабельной продукции достаточно большой ассортимент кабелей, отлично работающих в бытовых условиях, вот некоторые из них: NYM, ПВС, КГ, традиционный ВВГ и многие другие.

1. Двух- или трёхжильный кабель. Будет правильно, если здание оборудовано защитным заземлением, тогда потребуются трёхжильные кабели. Если заземления нет, то достаточно двухжильных кабелей, но защита от утечек будет невозможна.

2. Выбор сечения шнура или кабеля для подключения электроприбора. Обычно, сечение подключаемого кабеля равно сечению электрической линии для его подключения, ни больше, ни меньше. Также важно учесть мощность подключаемого прибора. Ведь если мощность прибора или неполадки в нём вызовут большое значение тока, то отрезок кабеля (если брать меньшее сечение) от прибора к розетке будет явно перегружен. И наоборот, если сечение подключаемого кабеля больше, чем у линии, то перегруженной будет линия.

Простой пример: Линия сечением 2,5 мм кв., питающий кабель – 1,5 мм кв. При токе в линии до 25 А, скажем 24 А, линия в норме, да и стоящий на этой линии защитный автомат, тоже в нормальном режиме. А вот кабелю-«полторашке» этого тока достаточно, чтобы оплавить изоляцию за считаные минуты или даже секунды.

Какие вилки нам доступны

В мире их довольно много, но у нас есть четыре популярные позиции:

1. Тип С (по нашему ГОСТу 7396.1-89), вилки неразборные, снабжённые шнурами или кабелями и уже подключённые к приборам.

Не ремонтопригодные, а только заменяемые на разборные.

2. Тип С5 (аналог европейским CEE 7/16), с круглыми штырями диаметром 4 мм, изолированными на 10 мм от корпуса самой вилки.

Без заземляющих контактов, рассчитаны на мощность подключаемого прибора до 1 300 Вт, что эквивалентно току до 6 А.

3. Тип C6 (аналог европейским CEE 7/17), по-нашенски «евровилка», с круглыми штырями диаметром 4,8 мм.

Могут быть снабжены заземляющим штырём или без штыря. Рассчитаны на мощность подключаемого прибора до 2 000 Вт, что эквивалентно току до 10 А.

4. Тип C1-b, разборные с круглыми штырями диаметром 4 мм, рассчитаны на мощность подключаемого прибора до 1 300 Вт, что эквивалентно току до 6 А.

Читать еще:  Сечение провода заземления должно быть не менее

Особенности неразборной вилки

Во всех случаях, в таких вилках токопроводящие штыри соединены опрессовкой или пайкой к проводам и снабжены 2-мя обводными выступами для защиты шнура или кабеля от обрыва при использовании.

Предупреждение: Не отключайте вилку из розетки за провод, а так: одна рука берёт корпус вилки (корпус, а не шнур), а вторая – придерживает розетку. Это же правило применимо и к другим видам вилок.

Правильное подключение вилки к кабелю

Правило №1. Неразборные вилки выбрасываются, а не «приклеиваются» на…

Правило №2. В разборных вилках для подключения кабеля применён обжим (что в согласии с ПУЭ), но ваша задача – получить качественный контакт. Достичь этого можно, если залудить обжимаемые концы.

1. Присоединение проводов к вилке типа C1-b.

  • Не подсекая жил снимите изоляцию с проводов на 20-25 мм.
  • Сформируйте колечки вокруг обжимных винтов вилки, а оставшийся нахлёст накрутите вокруг зачищенного основания.
  • Сняв готовое колечко, залудите его, но не допуская перегрева (оплавления изоляции).
  • Снова оденьте облуженные колечки на винты и зажмите их в штыри до упора, но не срывая резьбу.
  • Вставьте готовые штыри с проводами в их посадочные углубления.
  • Отходящий провод в его изоляции, но без усилия прижмите специальной изолирующей планкой через изоляцию к корпусу, не повреждая наружную кабельную оболочку .
  • Соединив половинки корпуса, плотно стяните их винтом и гайкой.

2. Присоединение проводов к вилке типа C5 и С6.

Всё практически также, но без колечек, так как в евровилках есть удобные клеммы. Провод сечением 2,5 мм кв. следует зачистить до 8-10, а а 1,5 мм кв. – до 14-20 мм, так как «полторашку» лучше после зачистки сложить вдвое и, скрутив, вставить в отверстие клеммы. Хотя качество контакта достаточно хорошее, лучше, если изредка поджимать винты в клеммах.

Правило №3. Не изобретайте велосипед, пытаясь подключить хоть куда-то третий проводник, если нет заземления. Просто оставляйте его незачищенным как резерв, для случая обрыва одной из жил.

Какая вилка надёжнее: литая или разборная?

Ответ на этот вопрос лишь один: если это не совсем халтурное изделие, то литая неразборная вилка лучше.

И вот почему: соединение проводников и штырей осуществляется на производстве точечной сваркой, пайком и лишь крайне редко обжимом. В любом случае, последующее герметичное литьё корпуса из ПВХ пластика надёжно защищает контакты от окисления, влаги и механических повреждений на длительный срок.

У литых вилок есть только один недостаток: как ни защищай то место, где кабель входит в вилку, но со временем провод может оборваться… И чем чаще пользуетесь переносным прибором, феном, плойкой, бритвой и т.д., тем чаще и обрывы. Но стоит рвать волосы, ведь если прибор не на гарантии, то, пользуясь описанием выше, можно обрезать в месте разрыва кабель и подсоединить новую, качественную разборную вилку.

Маркировка и цвет

Маркировка проводов заземления обеспечивает им быструю узнаваемость и удобство в проведении монтажных работ. Так согласно требованиям п.1.1.29 ПУЭ проводники для заземления обладают как буквенной, так и цветовой маркировкой. Буквенное обозначение земли выполняется сочетанием латинских букв PE. Буквы предназначены для нанесения маркировки на соответствующих узлах схемы, концах кабеля и клеммах заземления. Цветовое обозначение выполняется в виде желто-зеленого окраса, расположенного полосами по всей длине или другим сочетанием этих двух цветов, которое соответствует марке кабеля и стандартам производителя.

В зависимости от способа питания электропотребителей может применяться система, в которой защитный и нулевой проводник совмещены. Так как маркировка нулевого провода согласно того же п.1.1.29 ПУЭ выполняется синим или голубым цветом и обозначаются буквой N, в таких системах электроснабжения, где нейтральный провод и заземление совмещены и выполняются единой линией, они обозначаются как PEN. В цветовом отношении совмещенный PEN проводник имеет сочетание синей и желто-зеленой изоляции.

Следует отметить, что вышеприведенный порядок цветовой маркировки не относится к шинам, так как в них желтый обозначает фазу A, зеленый – фазу B, красный – C. Нулевая шина может вообще не иметь окраса и эксплуатироваться в естественном виде. Шина PE окрашивается в черный цвет, а места наложения переносных заземлений организованны в виде оголенных участков металла.

Читать еще:  Как отличить фазу от нуля и заземления

Риски

А теперь – нередкая ситуация в квартире.

Представим обычную стиральную машину в обычной среднестатистической квартире. Ничто в мире не совершенно, а потому в стиральном приборе может повредиться изоляция в одном из многочисленных внутренних проводов. С огромной вероятностью повреждённый проводок, несущий напряжение 220В, коснётся внутренних металлических частей, которые соединены с корпусом машины. Корпус прибора мгновенно окажется под напряжением. Если к этому корпусу прикоснётся человек, то он получит удар током.

Дело в том, что потенциал корпуса машины равен 220 В, а потенциал поверхности, на которой находится человек – 0 В. Вспомним, что тело человека — среда очень даже проводящая. Потому-то ток ринется с корпуса машины на пол через тело прикоснувшегося – вот и вся схема удара током.

Говоря по правде, что если человек будет в резиновой обуви на абсолютно сухом полу с абсолютно сухими руками, касание 220-ти вольт не особо повредит ему, поскольку сухость и соотвтетствующая обувь воспрепятствуют движеную тока – но часто ли могут быть выполнены все эти «абсолютно»?

Конечно, при наличии УЗО электроснабжение будет оперативно отключено… Однако это произойдет уже после удара током, последвствия которого могут быть плачевными.

Что самое интересное — напряжение может накопиться на корпусе прибора и не по причине неисправности, а из-за статического электричества. Это очень распространенная офисная проблема. Конечно, удар током не будет смертельным, однако вполне способен навредить здоровью. Уже начинаете понимать что такое заземление? Ну во всяком случае, мы продолжаем

Заземление как панацея

Казалось бы, явление неизбежно…, и ударят ли током наши любимые электроприборы, решать только им. Ан нет! Серьёзную помощь может оказать заземление, будь оно правильно смонтированным… и вообще будь оно. В описанной ситуации система заземления взяла бы удар током на себя, а человек ощутил бы лишь лёгкое покалывание.

«Физика и химия»

Заземление представляет собой процесс соединения металлических частей электроприборов с землёй. Выводятся «на землю» те части, которые могут прямым или косвенным образом грозить ударом током в случае, если по причине мини-ЧП окажутся под напряжением. Цель у заземления одна, но зато какая – обезопасить жизнь и здоровье человека.

Схема самодельного заземления могла бы выглядеть так. К корпусу электроприбора надёжно прикреплен провод, который выведен на улицу через дверь, окно и любой другой проём или отверстие. В землю вбит металлический штырь (уголок, прут, труба). К этому-то изделию и крепится провод, идущий от корпуса стиральной машины.

Почему такая схема работает? Начнём с того, что потенциал земли всегда 0 В, а на нашем корпусе может оказаться все 220 В – потому ток потечёт в землю, которая совершенно от этого не пострадает. Зато человек, коснувшийся корпуса, окажется в безопасности, поскольку ток выбирает для своего пути на землю лучший проводник и течёт через него. Если есть заземление, то оно и есть лучшим проводником электричества.

Идеал заземления

Но самое надёжное и грамотное заземление – то, которое предусмотрено в устройстве электрической проводки дома или квартиры. В таком случае в проводке помимо двух проводов (фаза и нуль) имеется и провод заземления – то есть кабель получается трехжильным. Третья жила и соединяется с землёй по всем правилам ПУЭ.

Заземляющая жила ветвится, подходя к каждой розетке. Розетка, в свою очередь, имеет дополнительный контакт – те самые «усики» по бокам гнезда, которые есть у многих современных розеток. Электроприбор, в котором предусмотрено заземление, имеет вилку с дополнительными боковыми контактами и трехпроводный шнур. Третий провод – заземляющий, он соединён с корпусом прибора и другими металлическими элементами, которые могут оказаться под напряжением и быть опасными для человека. Заземляющий провод выводится на боковые контакты вилки, которые, в свою очередь, через «усики» розетки уведут невесть откуда возникшее напряжение в землю. Однако следует иметь в виду, что розетка, имеющая заземляющие контакты, по-настоящему заземлена лишь в случае, если заземление есть и в схеме электропроводки.

Читать еще:  Как проверить сопротивление заземления мультиметром

К сожалению, в многоквартирных домах старой постройки подобное явление – большая редкость, как, впрочем, и в частных домах среднего возраста. Однако на первых этажах есть какая-никакая возможность восполнить электрический пробел и смонтировать заземление.

Заметим, что крайне желателен профессиональный монтаж заземления согласно правилам ПУЭ.

Нельзя вместо заземления использовать зануление – соединение заземляющего провода с нулевым. Также делают неграмотное заземление на трубы, радиаторы, а это запрещено так же строго, как и курение на бензоколонке.

Итак, учитывая увеличение количества электроприборов в наших жилищах, следует задуматься о профессиональном монтаже системы заземления в электропроводке жилища. Тем более, что некоторые современные приборы и вовсе строго запрещено эксплуатировать без профессионального заземления. Надеемся эта статья была полезна и вас больше не возникнет вопроса «Что такое заземление?»

Вам также может быть интересно:

Киевский офис
044-338-41-08
050-295-69-71
067-281-27-01

Наш адрес:
Киев, пр-т Освободителей, 3А, корп. 3, оф. 63

график работы:
Пн-Пт . 8:30 — 18:00
Сб, Вс . выходной

Присоединяйтесь к нам на Facebook

цены на кабельно-проводниковую продукцию:

Если у Вас возникли сложности на каком-либо этапе сотрудничества с нашей компанией, либо Вы хотели бы выразить свои пожелания, предложения по работе нашего предприятия, Вы можете отправить обращение на электронную почту отдела контроля УкрПровод.

Убедительная просьба в обращении оставлять подробную информацию:

  • каким образом Вы обращались в нашу компанию: по электронной почте, в телефонном режиме, на странице в социальной сети;
  • какие свои контактные данные Вы оставляли;
  • какие именно сложности у Вас возникли при работе с нашей компанией;
  • Ваша контактная информация для ответа по обращению.

Ваше мнение очень важно для нас, ведь мы постоянно работаем над улучшением качества обслуживания

Конструкционные особенности

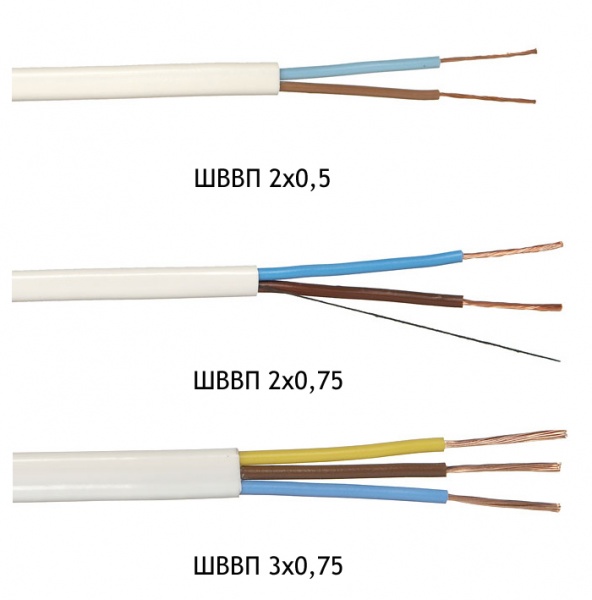

Ориентируясь в буквенных обозначениях, можно определиться с назначением кабеля, однако необходимо также разобраться с конструкцией провода ШВВП.

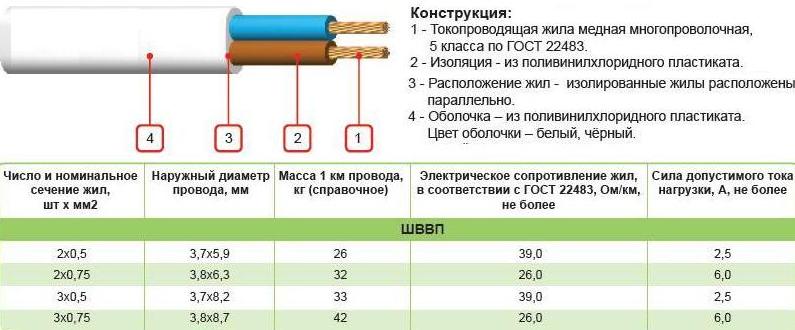

Особенностью проводов ШВВП, активно использующихся в быту, является параллельное расположение жил по отношению друг к другу. Нормы ГОСТа устанавливают их цветовую маркировку: ноль – синяя, фаза – коричневая, заземление – желто-синяя.

Конструктивные особенности провода подразумевают наличие 2 или 3 проводников. Например, для шнура осветительного не обязательно заземление, поэтому достаточно двух жил.

Описание

Удлинитель-шнур с проводом ПВС удобен для подключения в сеть электроприборов на расстоянии до 20 метров. Жилы провода изготавливаются из меди и обладают оптимальным сечением. Длительный срок службы обеспечивается высоким качеством исполнения товара. Продукт имеет сопротивление к воздействию плесени. Одним из важных свойств изделия являет то, что оно не распространяет процесс горения. Низкая масса удлинителя делает его удобным в транспортировке.

  • удобство применения;
  • надежность;
  • низкая цена;
  • пожаробезопасность;
  • соответствие стандартам.

Преимущества шнуров армированных для сетей

Сетевой шнур питания армированный вилкой обладает рядом существенных преимуществ перед аналогичными изделиями с разборной вилкой:

  • повышенное сопротивления к изгибам провода,
  • улучшенная изоляция проводов друг от друга,
  • отличная изоляция контакта проводов с вилкой от влаги, что исключает возможность короткого замыкания,
  • современный внешний вид и возможность изготовления изделия в различном цвете.
