Стандарты защиты IP67 и IP68: что это и какая между ними разница

Стандарты защиты IP67 и IP68: что это и какая между ними разница?

Приобретая новый смартфон, вы можете увидеть в описании его характеристик такой параметр, как степень защиты от воды и пыли, для обозначения которого используется набор из двух букв и цифр. В данной статье мы расскажем вам, какие существуют степени защиты, а также, в чем заключается разница между стандартами IP67 и IP68.

Влагозащищенность светодиодных фар и балок

Приступим к второй цифре — класс (уровень) защиты, влагозащищенность от проникновения внутрь оборудования влаги и воды в целом.

• IPx0 — защиты нет (корпус без прокладок и с проникающими отверстиями)
• IPx1 — защищает от вертикального падения капель воды (фара лежит под дождем)
• IPx2 — защищает от вертикального падения капель воды с отклонением угла падения до 15° (косой дождь)
• IPx3 — защита от брызг, от вертикали отклонение до 60° (мытье из шланга)
• IPx4 — защищает от брызг, включая любой угол (брызги от встречного автомобиля в плохую погоду)
• IPx5 — тоже самое, только от потоков воды (держит удар на автомойке)
• IPx6 — защита от мощных струй и потоков (быстрая езда в сильный дождь)
• IPx7 — кратковременное погружение в воду до 1м (прокладки есть, но не сильно прилегают, возможно образование конденсата и капель под стеклом)
• IPx8 — полное и длительное погружение в воду на глубину более 1м (езда по очень глубоким лужам и болотам, ночевки в речках на внедорожнике)

Некоторые особенности

Если необходимо протестировать конструкцию на защищенность от влаги, то используется в основном пресная вода. Если производителем прибора не указано, что гаджет защищен от соленой воды, значит, тестирования в таких условиях не проводились.

Проверка степени защищенности

Для проведения тестов, как правило, подбирается плюсовая температура – 15-35 градусов Цельсия. Таким образом, если часы имеют определенную степень сохранности, и зайти в них в баню или сауну, велика вероятность, что они испортятся.

Если используется влагозащищенная техника, то при ее погружении в жидкость следует убедиться, что все закрывающиеся элементы закрыты.

Даже если у гаджета минимальная защищенность от влаги, это не значит, что он сразу же сломается, если случайно он попадет под струю. Однако гарантии в такой ситуации никакой нет, он может два раза «пережить» влияние жидкости, а в третий раз отказаться работать.

Обратите внимание! Если устройство оказалось под водой, то рекомендуется не нажимать на его экран и механические кнопки, если таковые имеются, даже если предусмотрен определенный класс защиты ip.

Третий вспомогательный символ в маркировке.

Так бывает, если первая цифра не отражает в полной мере степень защиты именно человека от травм, связанных с проникновением частей тела внутрь корпуса до опасных частей устройства, либо когда первая цифра заменена символом «Х». Так, дополнительным третьим символом может быть:

«А» — защита от доступа внутрь корпуса тыльной стороной ладони;

«B» — защита от доступа внутрь корпуса пальцем;

«C» — защита от доступа внутрь корпуса инструментом;

«D» — защита от доступа внутрь корпуса проволокой.

Пример применения. Накопительный водонагреватель имеет класс защиты IPX1D. Человек защищен от травм в любом случае. Класс защиты от проникновения не определен, зато защита от капель влаги имеется. Подразумевается защита электронного блока водонагревателя.

тандарт DIN 40050-9 дополняет IEC 60529 еще одним классом влагостойкости IP69K, обозначающим допустимость безопасной высокотемпературной мойки под давлением, и этот класс автоматически удовлетворяет максимальному классу по проникновению — пыленепроницаемости.

Четвертый вспомогательный символ в маркировке.

«H» — высокое напряжение;

«M» — устройство работало при испытании на класс устойчивости к воде;

«S» — устройство не работало при испытании на класс устойчивости к воде;

«W» — для работы в любых погодных условиях.

Дополнительные символы применяются тогда, когда класс по этому дополнительному символу удовлетворяет предыдущие классы, которые получаются ниже по уровню степени защиты: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

Что такое IPХХ

Начнем разбираться с самого начала. Аббревиатура IP, которую с гордостью указывают производители в спецификациях устройства – значит Ingress Protection и с английского переводится как «Степень защиты от проникновения». Это система классификации различных степеней защиты техники от проникновения различных предметов и воды в соответствии с международными стандартами IEC 60529.

Сразу за буквами IP следуют две цифры, как, например, IP68, которое пишут обычно на защищенных смартфонах или фитнес-браслетах. Здесь все просто: первая цифра несет информацию о степени защиты от твердых предметов, вторая же – о том, насколько гаджет защищен от воды.

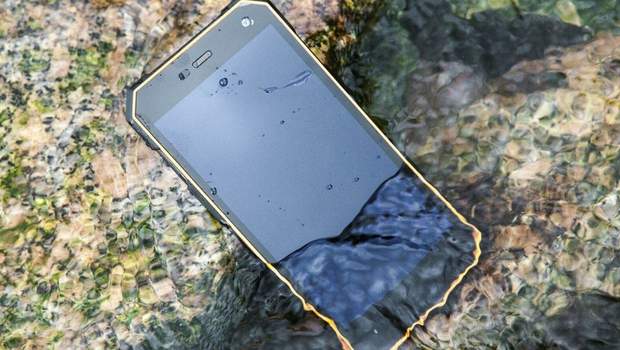

Защищенный смартфон Sigma mobile легко переживает испытание пылью и водой

Класс пыле- и влагозащищенности может быть указан на корпусе смартфона (или другого устройства), однако чаще всего пишут в характеристиках, внешне же эти спецификации могут никак не отражаться. Например, смартфоны бренда Sigma mobile линейки X-Treme и другие их защищенные смартфоны обладают степенями защиты класса IP68 или IP69. Если же смартфоны имеют «грубую внешность», скорее всего, кроме защиты от пыли и влаги, они еще они способны лучше выдерживать падения и удары, как вышеупомянутые «бронированные» смартфоны Sigma mobile.

Что такое стандарт защиты IP

International Protection, Ingress Protection или IP — это стандарт, составленный Международной электротехнической комиссией (МЭК, или IEC, от International Electrotechnical Commission). Определяет и регламентирует уровень защиты различных видов техники от пыли и воды. Т.е. маркировка присуща не только смартфонам, но и другим электрическим устройствам, монтажным коробкам для проводов, розеткам, транспорту.

Характеристика указывается в виде записи IPXX, где X — это цифры, соответствующие стандарту устройства. Первая из них, от 0 до 6, говорит о защите от пыли. Вторая, от 0 до 8 — о взаимодействии с влагой и водой. Чем цифра больше, тем лучше защита.

За присвоение стандарта той или иной модели техники отвечает не производитель, а группа независимых экспертов. Они проводят тестирование устройства при помощи специальных камер, наполненных мелкими частицами талька, льют воду и погружают гаджеты в полные резервуары. Данные, например, давление воды и диаметр твердых микрочастиц, строго фиксируются. После завершения тестирования выносится вердикт — модели присваивается определенный стандарт защиты.

Что значит класс IP-защиты

Полина Новикова

Каждый раз, когда мы смотрим на характеристики смартфонов и других мобильных устройств, нам попадаются коды из букв и чисел, которые означают степень защиты: IP67, IP68. Называются они, соответственно, классом IP-защиты.

Нередко производители утверждают, что то или иное устройство водостойко, но о чем говорят куда реже, так это о том, насколько и что на самом деле означает этот самый класс. Поэтому сегодня мы разбираемся в степенях защиты смартфонов

Класс IP-защиты — это международный стандарт, который определяет степень защищенности устройства от жидкости, пыли и падений.

Если посмотреть на самые распространенные устройства на сегодняшний день: iPhone X, iPhone 8, Samsung Galaxy S8, Sony Xperia XZ1 и даже часы, такие как Apple Watch 3, то все они считаются водоотталкивающими. Однако, обязательно нужно учитывать, что даже у них различается пресловутый класс IP-защиты.

iPhone X и 8 оба имеют класс IP67, а вот остальные смартфоны в списке — IP68.

Что такое IP?

IP — это аббревиатура, означающая “ingress protection”, иными словами, защиту от элементов, способных так или иначе попасть внутрь устройства и повредить его механизм. Так что IP это просто классификация, а вот действительно интересуют нас меняющиеся после него цифры. Именно они отвечают за то, насколько защищено устройство.

Итак, первая цифра относится к защите от твердых материалов, то есть от пыли, песка и т.д. Например, не каждый смартфон может пережить падение в песок, так что относиться к этому нужно весьма серьезно.

Чаще всего значение первой цифры будет варьироваться от 5 о 6.

Пятая степень обеспечивает неполную защиту от пыли, то есть пыль может проникнуть в устройство, но не настолько, чтобы повлиять на процесс работы или повредить внутренности.

Шестая степень, соответственно, выше и означает полную защищенность, поэтому 6 и выше — это те значения, которые предпочтительнее выбирать.

Бывают и случаи, как с Kindle Oasis, когда степень защиты определяется как IPX8 и первое значение заменено на X, однако, компания пока не уточняла, что именно означает данная замена.

Вторая цифра относится к водостойкости устройства. Тут уж стоит углубиться в детали, поскольку значений много и каждому стоит уделить внимание.

Почти все мобильные устройства (как смартфоны, так и часы и т.д.) имеют минимальное значение 3 или 4, которое обеспечивает защиту от брызг и капель. Разумеется, это необходимо чтобы устройство как минимум способно было пережить дождь. Но такой защиты не достаточно для комфортной эксплуатации и безопасности устройства, поэтому нас интересуют значения, которые начинаются с 5.

Пятая степень защиты оберегает устройство от небольших струй воды с расстояния 6.3мм с любого направления. Шестая степень защищает от более сильных струй с расстояния 12.5мм опять же, независимо от направления.

Но вот настоящая водостойкость начинается, пожалуй, с седьмой степени защиты, которая означает, что при умеренном давлении устройство без проблем переносит погружение в воду на глубину до 1 метра. Восьмой допускает погружение на большую глубину, обычно до 3 метров. Но даже это, конечно, не означает, что устройство стоит при любой возможности окунать в воду. Стоит помнить, что никакая степень защиты пока не достигла полной водостойкости.

Есть и девятая степень защиты, которая подразумевает, что устройство спокойно переносит погружение на глубину больше 3 метров, но дальнейшие условия описываются отдельно и на усмотрение производителя. Это, как правило, значит, что устройство герметично и весьма надежно защищено от воды. Нужно сделать поправку на то, что в некоторых случаях вода все-таки может проникнуть внутрь, однако механизму это не повредит. Большей конкретики данная классификация не предполагает.

Степень IP защиты самых популярных смартфонов

Итак, мы выяснили, что полностью от воды не защищен ни один смартфон, особенно если вы планируете погружать его на глубину и оставлять там на какое-то время. Однако, современные устройства все же стремятся к максимальной водостойкости.

Так, самые защищенные устройства — это Doogee S60, Ulefone Armor 2 и AGM X2. Все они разработаны с учетом различных возможных повреждений и снижения их вероятности. Именно поэтому они так же защищены от тряски, пыли, ударов и т.д. Надо учесть, что внешний вид их может оттолкнуть поклонников изящных модных смартфонов.

Именно для таких случаев есть смартфоны со степенью IP68 и IP67. Опять же, индивидуальные требования и рекомендации по эксплуатации необходимо смотреть на сайтах производителя в детальных характеристиках смартфона.

Более защищены от воды такие смартфоны как Samsung Galaxy Note 8, Galaxy S8 и S8 Plus, LG V30 и G6, Sony Xperia XZ1 и XZ Premium, а также Samsung Galaxy S7 защищены по протоколу IP68, то есть сейчас они являются самыми водостойкими из популярных современных смартфонов.

Другие устройства

Что касается всех других видов устройств — планшетов, электронных книг, умных часов и фитнес-трекеров, к ним применяются все те же стандарты защиты. В данном случае, вам будет достаточно внимательно изучить характеристики, чтобы понять насколько защищено устройство. В любом рейтинге есть поправка, то есть запас, потому даже если вы окунете устройство чуть глубже, чем указано, не факт, что оно будет повреждено.Однако, рекомендациям все же стоит следовать.

Apple Watch 3, к примеру, допускают погружение в воду на глубину до 50 метров, точно так же как и браслеты от Fitbit. Это включает как соленую, так и пресную воду. Android Wear защищены по протоколу IP67, а Sony Smart Watch 3 — IP68. В любом случае, устройства для повседневного ношения создаются с учетом плавания в бассейне, душа и конечно, дождей. Поскольку защитить другим способом от природных условий их попросту невозможно.

Более простая ситуация касается электронных книг и планшетов, их куда реже применяют на открытом воздухе, но все же и они требуют определенной защиты от непредвиденных ситуаций. IP66 для таких устройств — вполне нормальная защита, хотя можно подобрать книги с IP67 или IP68.
