Производители сегодня предлагают огромный ассортимент самых различных клемм для соединения электрических проводов. Попробуем разобраться во всем этом многообразии.

Сами по себе клеммные зажимы весьма простое устройство, служащие только для одной цели — надежного соединения провода. Но благодаря им электромонтажные работы значительно упрощаются, поэтому соединительные клеммы сейчас применяются повсеместно, вытесняя традиционные скрутки и спайки. К тому же скрутки на сегодняшний день запрещены ПУЭ, а пайка может оказаться довольно трудоемким процессом.

Стоит отметить, что в плане надежности соединения пайка и сварка проводов превосходят любые клеммники, а вот в плане простоты, удобства и последующего переподключения клеммы недосягаемы. На самом деле видов соединений существует множество — это и соединительные гильзы, муфты, сжимы, но в домашней проводки они обычно не используются в силу различных причин, поэтому здесь на первое место выходят клеммные зажимы.

При всем своем многообразии, по техническому исполнению клеммы делятся на три основные группы:

• Винтовые — представляют из-себя клеммные колодки из диэлектрического материала, в которых жила крепится в самой колодке только при помощи винтов, либо при помощи контактных прижимных пластин.
• Пружинные — в клеммниках такого типа провод зажимается внутри пружинным механизмом, который обеспечивает надежный контакт.
• Ножевые — при использовании такого типа клемм не требуется предварительная зачистка проводов, так как специальные ножи клемм прорезают изоляцию и обеспечивают надежный контакт. Главное условие — надежная фиксация провода клеммником, а для этого иногда приходится применять немалое усилие.

Экономия времени и затрат с помощью наших электромонтажных клемм и соединителей

Электромонтажные клеммы и соединители WAGO предлагают оптимальное решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Вставное соединение однопроволочных проводников, например, в наших соединителях для распределительных коробок, экономит время и деньги.

• Быстрый и простой монтаж
• Клеммы и соединители для решения любых задач
• Минимальные требования к площади обеспечивают высокую плотность проводки
• Чётко организованная проводка в распределительных шкафах и коробках
• Установка без технического обслуживания
• Всегда безопасные соединения

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор)

Универсальные соединительные клеммы для всех типов медных проводников

От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.

• Подключайте проводники любого типа без предварительной подготовки
• Комбинируйте проводники любых типов и размеров
• Простой в использовании рабочий рычаг для бесконтактного подключения
• Способность проводить большие токи до 32 А
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах

Соединители PUSH WIRE® для распределительных коробок

Наши продукты поддерживают широкое поперечное сечение: соединители MICRO PUSH WIRE® серии 243 специально разработаны для небольших диаметров (например, в низковольтных установках). Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм 2 (14 AWG); продукты серии 773 подключают соединители до 4/6 мм 2 (12/10 AWG).

• Компактные размеры
• Быстрый монтаж проводки за счет простой вставки одножильных проводников
• Подключение проводников без инструментов
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
• Многоразовое применение
• Прозрачный корпус позволяет убедиться, что проводник вставлен правильно

Все продукты

Откройте для себя разнообразие установочных клемм и соединителей WAGO.

Разновидности соединителей для кабелей

Соединение проводов при прокладке электрических линий может понадобится для следующих целей:

• Для увеличения длины электрического провода, по которому подается электроэнергия;
• Для обустройства разветвлений электропроводки по объекту;
• Для подключения к источнику электрической энергии бытовых приборов, осветительного оборудования и т.п.

При выборе подходящего соединителя необходимо учитывать несколько факторов, которые влияют на безопасность и безаварийность работы электросети:

• Мощность электрических потребителей, которые подключаются к сети;
• Металл, из которого сделана токопроводящая жила провода;
• Требования ПУЭ для конкретных объектов. Например, на заправочных станциях используются специальные искробезопасные модификации коннекторов.

Самым простым соединителем является СИЗ – изоляционный зажим, который надевается на скрутку кабеля и используется в качестве изолятора вместо традиционной полимерной ленты. Однако он уже выходит из употребления, так как не дает нужной безопасности и не позволяет быстро выполнять соединение кабеля.

Сейчас более распространены следующие модели соединителей:

1. Клеммы. Один из самых популярных вариантов. Проводником электричества в них выступает латунь, роль изолятора играет корпус из пластика. Конструкция клеммы не допускает прямого контакта между жилами кабеля напрямую. Поэтому можно соединять друг с другом провода разного сечения и из разных материалов. Фиксация проводов осуществляется с помощью болта, что увеличивает время на монтаж и требует предварительной зачистки токопроводящей жилы от изоляции.
2. Пружинные клеммы. По форме эта конструкция похожа на предыдущую. Однако для соединения достаточно вставить защищенный проводник электричества в соответствующее отверстие клеммы. Находящийся там подпружиненный контакт прочно зафиксирует провод и обеспечит качественное соединение. Плюс этого типа коннекторов состоит в том, что монтаж может осуществляться быстрее и без дополнительных инструментов. Пример такой клеммы — Соединительная клемма DF014.
3. Клеммы Wago. Это новый тип коннекторов, который еще больше упрощает и ускоряет коммутацию проводов. Соединительная клемма имеет рычажки, которые при опускании в рабочее положение прорезают изоляционный слой провода и входят в контакт с токопроводящей жилой. Это дает возможность выполнять соединение без инструментов и без предварительной зачистки изоляции. Например, WAGO 222-413.

Клеммы используются в случае, когда необходимо соединять большое количество проводов. Например, в распределительных коробках. Однако существует еще одна категория изделий – соединители. Представлены такие варианты:

• Для соединения двух одножильных проводов. Это гильотинное устройство, которое позволяет выполнять соединение без резки и зачистки изоляции (Соединитель с врезным контактом 878101 BLUE);
• Герметичные соединители. В них место соединения контактов защищено гидрофобным веществом, чтобы исключить короткое замыкание при эксплуатации в помещениях с повышенной влажностью (Соединитель пары проводов HJKT8 (U1R));
• Соединители-разветвители. Предназначены для разветвления одного провода на два (Соединитель/разветвитель проводов HJKT3-A (UR2)).

Обзор для видеокамер с режимом 4 в 1 (AHD/CVI/TVI/CVBS) по переключению режимов без DIP переключателя.

Новый протокол XVI (AXVI) от известного разработчика XM Xiongmai Technology.

Выбирайте лучшее, но для начала определимся с критериями

Сетевой протокол – просто о сложном, что это такое как работает и зачем нужно?

Есть консьержка, а в подъезде постоянно неприятно пахнет и попадаются подозрительные люди на лестничной клетке. В лифте опять кто-то прошёлся маркёром по свежей краске. И вот что с этим делать? Можно проводить собрания, разъяснительные работы среди детей, но часто это ни к чему не приводит. На лестничных клетках чудом появляется мусор, а на последнем этаже внезапно оказывается пара человек без собственного жилья, зато с особым ароматом, от которого в подъезд вообще заходит не хочется.

Для того чтобы работать. Целей развития ИИ в данной сфере, конечно, может быть довольно много. Наиболее значимыми заказчиками в области развития видеонаблюдения и нейронных сетей являются государственные компании.

Вопрос кажется довольно простым и очевидным. Одни устройства для машин, другие для офиса, дома, дачи, склада или магазина. Это так, но сами по себе эти системы различаются довольно сильно.

У каждого сегодня в кармане есть мобильный телефон или, как его принято было раньше называть «сотовый». Принцип его работы таков, что в каждый момент времени он переключается между различными базовыми станциями, чем они дальше, тем сигнал хуже. Чем выше поколение сетей, тем меньше радиус действия этих станций. Если станция рядом нет, то вы будете тщетно кричать в трубку и надеяться, что собеседник вас услышит, хотя кажется вы всего-то выехали немного за пределы города.

Это комплекс оборудования включая видеокамеры и регистраторы, который создан в качестве замкнутой личной системы записи и трансляции видео. С английского CCTV, Сlosed Circuit Television — система телевидения замкнутого контура. Если говорить о самом понятии и явлении съемки с целью наблюдения, то перечень оборудования менялся с годами, и сегодня имеет большое разнообразие в зависимости от целей наблюдения и места установки.

Прежде всего стоит провести анализ охраняемого объекта. Для этого в первую очередь нужно обойти все потенциальные точки противоправных действий, найти оптимальные места установки камер наблюдения. Желательно выбирать точку, с которой будет максимально удобный обзор, она не должна быть слишком далеко от наблюдаемой позиции, иначе разглядеть необходимые детали на записи, даже с хорошей камеры не получится. Затем можно определится с количеством зон контроля и после этого приступать к выбору оборудования.

Что представляет из себя колодка для проводов соединительная?

Существует большое разнообразие клеммных колодок, нов основном это всегда фурнитура с непроводящим корпусом и контактами соединителями внутри, к которым и крепится провод и надежно фиксируется в такой колодке для проводов. Что обеспечивает надежный контакт и электропроводимость без риска замыкания.

Например, рассмотрим вариант гильотиной колодки для проводов соединительной:

Материалы такой колодки для проводов следующие:

Чаще всего используются для выполнения ответвления. Ответвители рассчитаны на максимальное напряжение 300В и крайне прост, за счет того, что даже не требуется снятие изоляции токонесущего провода Контактная часть гильотинного типа колодки для проводов сконструирована таким образом, что прорезает изоляцию провода, обеспечивает необходимый контакт между проводами. Корпус обеспечивает изоляцию и механическую защиту места соединения.

Еще очень удобной колодкой соединительной для проводов является — соединитель для проводов многополосный. Ниже чертеж таких соединительных клеммников.

Содержание

• 1 Физическая конструкция
  • 1.1 Материалы
  • 1.2 Режимы отказа
  • 1.3 Круглые соединители
  • 1.4 Гибридные разъемы
• 2 Механические характеристики
  • 2.1 Последовательность контактов
  • 2.2 Ключ
  • 2.3 Запорные механизмы
  • 2.4 Корпуса
  • 2.5 Гиперболоидные контакты
  • 2.6 Булавки Pogo
  • 2.7 Соединители коронной пружины
• 3 Способы подключения
  • 3.1 Штекерные разъемы
    • 3.1.1 Гнезда и вилки
  • 3.2 Обжимные соединители
  • 3.3 Паяные разъемы
  • 3.4 Соединители смещения изоляции
  • 3.5 Привязка сообщений
  • 3.6 Винтовые клеммы
  • 3.7 Кольцевые и лопаточные соединители
  • 3.8 Разъемы лезвия
  • 3.9 Другие способы подключения
• 4 См. Также
  • 4.1 Разъемы
• 5 ссылки
• 6 Внешние ссылки

Колпачковые электрические соединители 3М предназначены для соединения скруткой двух или более кабелей/проводов и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями, однопроволочными и многопроволочными, гибкими и жесткими, сечением от 0,5 до 10,0 мм 2 , на напряжение до 600 В для электропроводки в зданиях и до 1000 В для знаков и осветительных приборов. Рабочая температура 105°С. Соединители сооответствуют стандартам UL, CE и CSA.

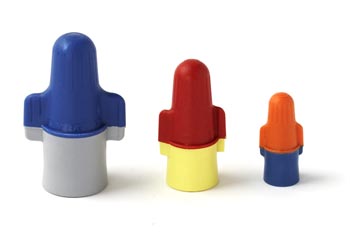

Performance Plus O/B+, R/Y+, B/G+

Электрические соединители O/B+, R/Y+, B/G+ – наиболее удоная и эргономичная серия в этой линии изделий. Основное отличие этих соединителей от классической серии — это усовершентсвованная форма пружины, благодаря которой она как бы «вгрызается» в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже. Кроме того, эти соединители более универсальны, так как всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов.

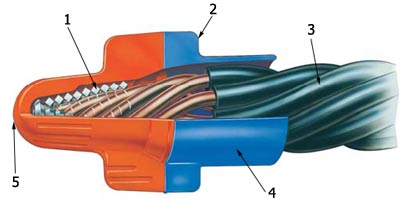

1. Внутренняя подвижная пружина с заостренным краем закручивает провода, фиксирует их и создает надежный электрический контакт. За счет расширения и сужения пружины соединитель адаптируется к разным сечениям проводов.

2. Соединитель удобно закручивать благодаря специальным выступам, которые увеличивают вращающий момент.

3. Широкий диапазон сечений проводов. Три типоразмера соединителей O/B+, R/Y+, B/G+ охватывают весь диапазон медных проводов на 600 В.

4. Эластичная юбка обеспечивает дополнительную защиту соединения и облегчает «захват» проводов при монтаже.

5. Гибкий внешний изолятор из самозатухающего термопластичного материала надежно защищает соединение.

Схема соединения

А. Зачистить изоляцию проводов на 13 мм (для O/B+), 19 мм (для R/Y+), 22 мм (для B/G+).

Б. Крепко зажав провода, убедиться, что зачищенные концы выровнены и плотно сжаты. (Провода могут быть в скрученном и нескрученном состоянии). Надеть соединитель на зачищенные концы проводов.

В. Для соединения вращать соединитель по часовой стрелке до момента фиксации.

Г. Для удаления соединения вращать против часовой стрелки.

Простая система для сложных условий эксплуатации

Степень защиты IP66/IP67 обеспечивает надёжное соединение с устройством для использования вне помещений, при неблагоприятных внешних воздействиях, во влажной среде и при температурах от −40 до +100°C. Кроме того, push-in-соединение обеспечивает надёжный контакт при ударах и вибрации. Рабочее напряжение в соединителях серии IPD может достигать 690 В, токи — 20 А, что позволяет использовать их в различных применениях.

Кабель питания вводится через герметичный кожух соединителя и подключается непосредственно к самому устройству. Затем кожух соединителя соединяется с прибором и защёлкивается посредством поворота на 180°. Герметизация кабеля осуществляется затягиванием гайки в хвостовой части кожуха. Специальная кодировка блочной и кабельной частей соединителя позволяет подключить кожух практически вслепую и безошибочно найти правильное положение для блокировки, что необходимо для безопасной работы и надёжного соединения, особенно если монтаж производится в сложных условиях или в ограниченном пространстве. Кожух блокируется в закрытом положении и для отсоединения кабеля требуется разъединить интегрированную защёлку с помощью отвертки. Все конструктивные особенности и технологии монтажа проводников тщательно прорабатывались на этапе проектирования соединителя, при этом учитывались как специфические требования светотехнической отрасли, так и общие, предъявляемые к промышленному оборудованию, используемому вне помещений.

Так, например, блокировка кожуха и блочной части в закрытом положении защищает место соединения от непреднамеренного открытия, что является безусловным требованием для всех промышленных уличных светильников в странах Европы.

Серия соединителей IPD построена на современной технологии подключения проводников, имеет функциональный дизайн и обеспечивает удобство и надёжность монтажа. Для разделения разных по назначению интерфейсов доступны различные цвета соединителей и специальные маркировочные бирки.
