Самые уязвимые точки электросети – места соединения нескольких проводников. Чтобы обеспечить надежность и безопасность эксплуатации электрической системы, необходимо выбрать максимально подходящие по характеристикам соединители и правильно установить их. В данной статье мы расскажем, как пользоваться коннекторами проводов, остановимся на популярных соединителях и важных нюансах их применения.

В широком понимании соединители проводов – это разнообразные устройства, используемые для замыкания или размыкания электрической цепи. В более узком понимании коннекторы для проводов – это элементы, которые используются для создания разборных или неразборных соединений, обеспечивают их эффективную и безопасную работу. Это различные виды клемм, клеммников и металлических гильз-трубок.

Способы соединения и требования к ним

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

• Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
• Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.

Присоединение оголенных жил

После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».

Обратите внимание! Нельзя соединять разнородные провода таким способом.

Гофра для проводов и кабеля. В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.

Варианты скрепления жил

Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.

Вариации колодки

Клеемные колодки различны по методу крепления:

• с винтом для затягивания;
• с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.

Пружинные клеммы

Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Как правильно пользоваться мультиметром. В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Разъемы и соединители для проводов

Коннекторы и скотчлоки – это современные соединители проводов, обеспечивающие надежный электрический контакт, например, в витой пары или интернет-кабеле. Доступные цены от 1 рубля за единицу.

Главная особенность — электрическое соединение в них осуществляется при обычной температуре, без применения химических веществ – только за счет механических воздействий.

Виды коннекторов

К коннекторам, для подключения к контактам которых используется специальный обжимной инструмент (кримпер), относятся разъемы:

• RJ-45 (8P8C) – на 8 контактов;
• RJ-12 (6P6C) – на 6;
• RJ-11 (6P4C) – на 4.

Расположение проводов в разъеме RJ-45 регламентируется цветами их изоляции.

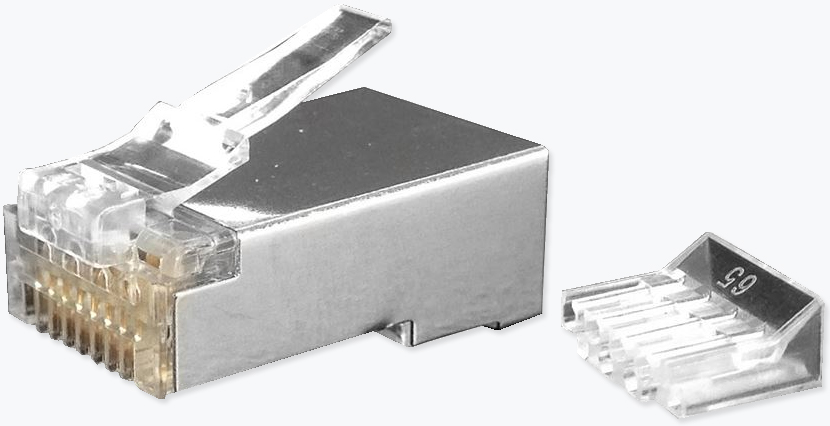

Чтобы упростить операцию размещения проводов существуют конструкции сетевых коннекторов со вставкой, которая играет роль направляющей.

Разъемы RJ-45 выпускаются неэкранированные и экранированные, категории 5е или 6. Для защиты рычажка защелки вилки от повреждения может использоваться специальный изолирующий колпачок.

Для сращивания сетевых кабелей с коннекторами RJ-45 применяют специальный проходник.

Скотчлоки

Скотчлоки обеспечивают электрическое соединение проводов с помощью специальных контактов внутри пластмассовой полости, наполненной гидрофобным гелем (качество контакта со временем не ухудшается).

Достоинства использования скотчлоков:

• не требуется снятия изоляции (она прорезается при обжатии скотчлока);
• не требуется скручивание жил;
• возможен зажим проводов различных диаметров;
• не требуется использование дополнительных изолирующих материалов (например, изоленты);
• не требуется высокая квалификация монтажника.

В итоге получается экономия рабочего времени при высоком качестве получаемых контактов кабеля.

Корпуса изготавливаются из пластика, устойчивого к воздействию химически активных веществ. Для опрессовки используется специальный обжимной инструмент.

Что представляет из себя колодка для проводов соединительная?

Существует большое разнообразие клеммных колодок, нов основном это всегда фурнитура с непроводящим корпусом и контактами соединителями внутри, к которым и крепится провод и надежно фиксируется в такой колодке для проводов. Что обеспечивает надежный контакт и электропроводимость без риска замыкания.

Например, рассмотрим вариант гильотиной колодки для проводов соединительной:

Материалы такой колодки для проводов следующие:

Чаще всего используются для выполнения ответвления. Ответвители рассчитаны на максимальное напряжение 300В и крайне прост, за счет того, что даже не требуется снятие изоляции токонесущего провода Контактная часть гильотинного типа колодки для проводов сконструирована таким образом, что прорезает изоляцию провода, обеспечивает необходимый контакт между проводами. Корпус обеспечивает изоляцию и механическую защиту места соединения.

Еще очень удобной колодкой соединительной для проводов является — соединитель для проводов многополосный. Ниже чертеж таких соединительных клеммников.

Способы соединения
алюминиевых проводов с медными

Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд. Главное соблюдать технологию.

Соединение скруткой

Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.

При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.

Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой. На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения. Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее недопустимо. Герметизировать скрутку можно любым водостойким защитным лаком.

Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно. Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным. Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.

Резьбовое соединение
алюминиевых проводов с медными

Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срока службы электропроводки и подсоединенных электроприборов. Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные. Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.

Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки. Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение алюминиевых проводов с медными
клеммной колодкой

В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ. Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.

Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов. Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими. Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.

Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.

Соединение алюминиевых проводов с медными
с помощью клеммной колодки с плоско пружинным зажимом Wago

В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2 . Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм 2 . Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение
алюминиевых проводов с медными

Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника. Сегодня заклепки широко используются для неразъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простота выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.

Принцип работы заклепочника простой, втягивание и отрезание стального стержня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.

Надежность резьбового и неразъемного соединения заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.

С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент.
Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Оценка соединения:

1. электрический контакт – ;
2. механическая прочность – ;
3. защита от влаги — ;
4. гибкость соединения –

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения.
К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1.
При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение.
Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.
