Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, возникает при подключении частного дома или дачи к линии электропитания, выполненной самонесущим изолированным проводом. Здесь в первую очередь следует выполнить Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода. Как правило, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

СИП с медными жилами. Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Крепления для СИП-2

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами.

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Схема соединения провода СИП

Опытный электромонтажник имеет представление о том, каким образом выполняется соединение самонесущих кабелей, а вот обычному человеку этот вопрос кажется достаточно сложным. На самом деле, соединение СИП кабелей задача непростая, но выполнимая даже при отсутствии опыта работ. Самое главное при этом – соблюдение всех мер предосторожности и защита от поражения электрическим током.

Итак, для начала стоит разобраться с тем, какие по конструкции провода могут соединяться с СИП-кабелей и в чём принципиальные отличия в такой работе.

Главные проблемы, с которыми обычно сталкиваются, работая с самонесущими изолированными кабелями – это их соединение между собой, а также соединение с алюминиевым или медным кабелем. Само соединение может производиться как на опоре, так и в пролёте между опорами. Разберём каждый вид и способ отдельно.

Что означает соединение кабеля СИП в пролёте

Необходимость соединения в пролете может возникнуть в различных ситуациях, например, при обрыве линии. Другое название у такого соединения – промежуточное. Особенность конструкции электрокабеля СИП заключается в его самонесущей способности, при которой не требуется отдельного поддерживающего троса. Поэтому особенность соединения в пролете заключается в том, что требуется повышенная несущая способность и надёжность соединения.

Для промежуточных соединений используются специальные зажимы, которые должны иметь механическую прочность не менее 90% разрывного усилия провода и быть герметичной. Гильза должна быть подобрана по сечению кабеля и конструкции проводника, который указывается в маркировке каждой гильзы. Обычно в такой работе применяют гильзы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для нулевого).

Порядок выполнения такого соединения следующий:

1. Оба соединяемых конца жилы СИП зачищают от изоляции.
2. Проводники с каждой стороны вставляют в зажимную гильзу, при этом она должна вставляться до упора и не иметь выглядывающих из гильзы неизолированных частей.
3. С помощью гидравлического инструмента гильза обжимается, при этом важно правильно подобрать матрицу пресса для обжима.
4. Если из гильзы выступила контактная смазка, то её необходимо удалить сухой тканью.

Наращивание СИП кабеля между собой

Для наращивания кабеля СИП необходимо знать его марку и сечение. Такая работа также производится при помощи гильз, так как использование других способов при соединении или наращивании такого типа кабеля не рекомендуется. Наращивание кабеля СИП может производится кабелем аналогичного сечения или другого – использование специальных зажимов позволяет осуществить это.

Для таких работ также используются зажимы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для несущего нулевого). Технология выполнения такой работы аналогичная вышеописанной.

Соединение с алюминиевым проводом

Выполнять соединения разнородных проводником напрямую категорически не рекомендуется, так как это способствует быстрому окислению места контакта и быстрому выходу такого соединения из строя, что может стать причиной отсутствия электричества или возгорания. То же самое относится и соединению СИП кабеля с алюминиевыми ответвлениями. Для таких соединений применяют специальные зажимы.

Предпочтительным зажимом для соединения алюминиевого провода с кабелем СИП является ответвительный зажим, который электромонтажники именуют «орешками». Выбор такого способа связан с тем, что алюминиевые провода более чувствительны к насечкам от прокалывающих зажимов.

Порядок выполнения такого соединения следующий:

1. Оба кабеля в месте соединения аккуратно зачищаются от изоляции;
2. Болтовые соединения на зажиме раскручиваются, в специальные пазы вставляются оба проводника;
3. Надежно закручиваются болты и фиксируются проводники в зажиме;
4. «Орех» закрывается специальным пластиковым корпусом;
5. Для большей надёжности место соединения дополнительно изолируется.

Соединение с медным кабелем

С медным проводником-ответвлением (например, кабелем ВВГ) существует несколько вариантов соединения. Например, можно соединить такие провода с помощью все тех же «орехов» или использовать прокалывающие зажимы, при этом важно понимать, что непосредственное соединение напрямую кабеля СИП и медного проводника также запрещено.

Рассмотрим вариант соединения при помощи прокалывающих зажимов, как наиболее предпочтительный, так как меньше повреждается изоляция СИП провода. Такой способ также является герметичным и защищает от внешних негативных факторов окружающей среды. Более того, соединение с помощью таких зажимов можно производить на линиях под напряжением. Единственный минус такого зажима заключается в том, что вторичное соединение невозможно из-за срыва головки болта.

Выполняется такое соединение следующим образом:

1. Проводники вставляются в отверстия прокалывающего зажима, при этом снятие изоляции не требуется;
2. Зажим стягивается с помощью болтового соединения: шипы прокалывают изоляцию и надежно фиксируют оба проводника, создавая отличный контакт.

Типы прокалывающих зажимов:

Р4 – предназначены для подключения различных абонентов или уличного освещения, имеют контактные пластины из алюминия или луженой меди;

Р616R – применяется при подключении вводных кабелей для жилых домов, выполнены из луженой меди;

Р645 – применяется для подключения ответвителей из меди или алюминия.

Вывод из данной статьи можно сделать следующий: непосредственное соединение кабеля СИП между собой и его наращивание в пролёте или на опоре осуществляется при помощи специальных обжимных гильз, а ответвления выполняются ответвительным или прокалывающим зажимом.

Виды СИП

По составу соединяемых проводов СИП делятся на несколько классов, которые отличаются по своему назначению:

• СИП-1 — провод с оголенной нулевой жилой, который, как правило, включается в магистрали и различные ответвления;
• СИП-2 — кабель с нулевым проводом и изоляционным слоем, который используется в осветительных сетях и питающих магистралях;
• СИП-3 – одножильный изолированный кабель, который применяется в высоковольтных линиях;
• СИП-4, СИП-5 и СИП-5НГ содержат 2 или 4 изолированных туго скрученных проводника без нулевой жилы. Они используются для обустройства ответвлений к домам (магистральная линия).

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

• потребуется специальное приспособление;
• такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
• другая технология обеспечит большую прочность, нежели гильза.

Соединение СИП кабеля между собой. Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

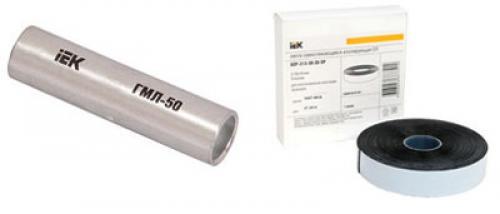

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

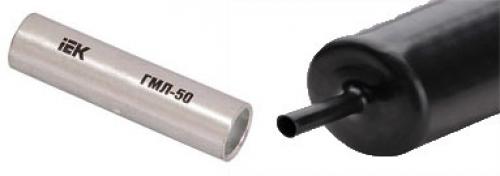

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету. Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).
