Кабельная проводка и монтаж видеодомофона

Кабельная проводка и монтаж видеодомофона

На первоначальном этапе монтажа видеодомофона прокладываются кабеля для связи между вызывными панелями и мониторами. Все эти устройства объединяются в общую систему.

Так как видеодомофон при работе не использует высокого напряжения и питание в цепи 12 вольт то данная проводка безопасна. Однако на работу системы могут влиять внешние устройства, особенно мощные, поэтому прокладку кабелей желательно проводить отдельно от силовых электрических линий.

  1. Монтаж видеодомофона: составные части
  2. Электрическая схема подключения видеодомофона
  3. Кабельная проводка для видеодомофона
  4. Установка монитора видеодомофона
  5. Высота установки вызывной панели
  6. Как самому подключить видеодомофон? Видео

Предисловие

Прежде всего стоит задать вопрос насколько установка видеодомофона своими руками целесообразна и возможна. Надо осознать, что:

  1. Вам это займёт намного больше времени, чем квалифицированному монтажнику в связи с необходимостью внедрения в тему — начиная с этой статьи, а заканчивая изучением инструкции монитора, видеопанели. А время это тоже деньги.
  2. Никто бесплатно обучать Вас не будет, в том числе продавец товара, который кстатий в 95% случаев сам знает как устанавливать видеодомофоны,
  3. Во время установки Вы можете повредить электропроводку, сам видеодомофон или даже «коротнуть» всю домофонную линию,
  4. Да и не факт, что Вам удастся правильно подобрать всё необходимое оборудование, так как сама классификация многоквартирного домофона шире чем просто разделение домофонов на цифровые, координатные и IP,
  5. Если же Вы берётесь за такого типа работу впервые — учтите, что Вы рискуете повредить эстетику вашей квартиры или дома, а в худщем случае даже можете принести вред своей жизни и здоровью неосторожным обращением с электричеством,
  6. Вам потребуется специалистическое оборудование — перфоратор и бур (разве что Вы устанавливаете видеодомофон в деревянном доме тогда достаточно иметь дрель и свёрла). Что самое обидное это оборудование вполне возможно больше Вам вовсе не понадобится, а стоить будет при скромном подсчёте около 2 тысяч рублей (покупая не-брендовое китайское оборудование). Тоже самое касается остатков проводов, коробов и др.
  7. Если у Вас не получится сделать всё самостоятельно, а Вы уже приобрели видеодомофон и сопутствующее оборудование, Вам будет очень тяжело найти монтажную фирму которая возьмётся за такую установку, а цена скорее всего будет выше обычной, так как при заказе установки вместе с товаром цена на монтаж ниже, а монтажная фирма компенсирует низкую цену работ тем, что зарабатывает также на самой продаже оборудования.

Если Вас всё выше перечисленное Вас не пугает / у Вас есть опыт электромонтажных работ или же Вы хотите научиться/обучаетесь монтажному ремеслу тогда эта статья для Вас!

Какой кабель лучше использовать для подключения домофона в многоквартирном или частном доме?

Во время установки домофона всегда нужно обращать внимание на различные детали. Кабель — это один из тех элементов, к которому нужно подойти с особым вниманием.

Не все типы проводки подойдут для связи между абонентом и посетителем. Для этого и будем разбираться, как правильно подобрать кабель для подключения домофона.

Нормы и требования к качественному кабелю

Любой вид монтажных работ имеет свои требования по эксплуатации. Для домофонных кабелей — это следующие условия:

  • если начались проблемы с перепадами напряжения, прибор следует отключить, чтобы снизить риск короткого замыкания;
  • приборы должны находиться как можно дальше от источников влаги;
  • для питания электронного замка и внешнего блока допускается напряжение не больше 24В.;
  • если имеются физические повреждения кабеля, его следует отключить от источника питания, а повреждённый кусок заменить, на новый (в некоторых случаях кабель меняется полностью);
  • при сопротивлении 20Ом. прибор должен работать на дальних расстояниях;
  • электромагнитные поля могут искажать работу домофона, для таких случаев рекомендуется использовать кабель с отдельным экранированием;
  • требование к изоляции предъявляется только для тех моделей, которые используют для работы на улице, обмотка должна быть изготовлена из полиэтилена.

Если это расстояние меньше 15м., тогда допускается использование любого типа проводки. Профессионалы рекомендуют следующие модели:

  • UTP,
  • FTP,
  • КСПВ-4 х 0,5,
  • ШВЭВ,
  • STP,
  • ШВЭП.

На расстоянии больше 50м. качество изображения будет теряться. И чем дальше друг от друга будут находиться панель вызова и переговорное устройство, тем ниже будет качество изображения и звука.

Но, если других вариантов нет, тогда для таких целей можно использовать модель RG-6. Теоретически качество не должно теряться.

Для того, чтобы прокладывать проводку в уличных условиях, необходимо использовать комбинацию проводов, которые подходят как для внешней зоны, так и для внутренней проводки.

Для улиц используют жёсткую оболочку (ПНД), а в помещении мягкую проводку (ПВХ).

Как выбрать кабель для домофона: обзор видов

Как видно, для разных видов работ используется свой тип кабеля. Подробнее о разных моделях.

Витая пара UTP5e


Идеально подходит для того, чтобы соединять панель вызова и переговорное устройство на небольшие расстояния (от 10 до 15м.).

Это недорогой вариант. Но у модели есть свои недостатки.

Если вблизи есть источник помех, изоляция плохо защищает провод от них.

Хорошо подходит для соединения, как аудиосистемы, так и видеонаблюдения.

Использование этой модели позволяет проводить один тип проводки в подъездных стояках и для трубок абонентов. Но жёсткость провода делает установку домофона немного неудобной.

Читать еще:  Как подключить выключатель с двумя клавишами

КВК — 2П

Лучше всего подойдёт для частных домов. Когда панель вызова находится на улице. Для этого нужно прокладывать отдельную линию, чтобы камера получала постоянное напряжение.

Внутри обмотки тянутся сразу 2 вида проводов. Один из них — это коаксиальный кабель, который обладает сопротивлением в 75Ом.

Экранированная жила тянется по центру, а параллельно с ней идут две линии, которые подают питание.

Какой же кабель выбрать?

Для начала нужно определиться с типом домофона. Если это модель с аудиосистемой, тогда допускается подключение двухжильного кабеля.

Видеодомофоны очень требовательны. Им нужно как минимум 12В. Поэтому 4-х жильные провода должны обеспечивать связь с панелью, монитором и ещё нужен один канал, чтобы заземлить устройство.

Она будет защищать сигнал от помех, что повышает качество изображения.

Каждая модель кабеля разрабатывалась для определённого вида устройств. Поэтому на вопрос: «Какой кабель лучше выбрать?» нет однозначного ответа. Всё зависит от того, где будут проводиться работы.

Многоэтажки и загородные дома так же имеют свои нюансы.

Рекомендации по прокладке и монтажу

Для того, чтобы правильно проложить кабель, необходимо подготовить следующие инструменты:

  • саморезы (зависит от количества подключаемых приборов);
  • шпатлёвка;
  • кабель (выбирается в индивидуальном порядке);
  • инструменты: плоскогубцы, отвёртка, кусачки;
  • перфоратор;
  • изолента;
  • резиновые перчатки;
  • строительный нож.
    Прежде чем прокладывать проводку от блока вызова к переговорному устройству, необходимо вначале замерять расстояние и вычислить метраж, чтобы осуществить двустороннюю связь.

В зависимости от длины, выбираем кабель (см. пункт «Требования к кабелю, чтобы подключить устройство»).

Если это подъезд, внутри должен быть общий стояк, по которому тянутся провода.

Проводку нужно тщательно маскировать, скрывать от посторонних глаз, делать её недоступной для непрошенных, гостей. Если преступники обесточат видеонаблюдение до приезда наряда, будет уже поздно.

Если на территории имеются другие силовые кабеля, желательно тянуть проводку подальше от них. К домофону необходимо подключить дополнительное питание в 220В.

Блок вызова и переговорное устройство должны располагаться так, чтобы до него могли достать люди с разным ростом. Идеальной высотой считается 150 см. от пола.

Стоимость

Стоимость кабеля для домофона зависит от нескольких факторов:

  1. Сколько жил в обмотке.
  2. Есть ли отдельный экранированный кабель.
  3. Насколько прочная изоляция.
  4. Длина кабеля.

Например, жёсткие провода имеют более прочную обмотку, что позволяет тянуть их на улице. Следовательно, стоимость этих кабелей повышается в цене.

Цены кабелей начинаются от 12 руб. Метраж зависит от фирмы-производителя. Поэтому необходимо смотреть по каждому поставщику отдельно.

Где купить кабель для домофона многоквартирного или частного дома?

Для покупки кабеля в интернете есть множество ресурсов, где можно приобрести продукцию. Вот некоторые из них.

В Москве

  • Secgroup https://www.sec-group.ru м. Щелковская Черницынский проезд д.3 стр.3
  • Видеотехнология https://videotechnology.ru ул.Кржижановского, дом 7, корп. 3, подъезд 2 +7 (495) 719-09-78
  • Domofoshka.ru https://domofoshka.ru м. Электрозаводская, ул. Малая Семёновская д. 3А, территория «ЦНИИШЕРСТЬ», 2-эт., офис 208. +7(495)642-28-25

В Санкт-Петербурге

  • VideoMontag http://video-montag.spb.ru Светлановский пр. , 45 лит. А, пом.8 E-mail:info@video-montag.spb.ru 8-905-212-27-28
  • Сеть магазинов «Петрович» https://petrovich.ru +7 (812) 334-88-88
  • Каркам Электроникс https://carcam.ru пр-т Обуховской обороны 120 лит. Б БЦ «Троицкое поле-2» офис 245
    8 (812) 426-15-12

Кабель для домофона — это важный элемент при установке оборудования. Правильный выбор соединения блока вызова и переговорного устройства обеспечивает качественную связь. Поэтому надо учитывать все тонкости при установке домофонной связи.

Подключение в частном доме

Установка домофона в частном доме — не слишком простое, но и не особо сложное занятие. Если есть хоть небольшой навык работы с электрикой, минимальный уровень владения строительной техникой, все получится. Домофон для частного дома — не слишком сложная штука и его подключение чуть сложнее чем подключение обычного электрозвонка.

Это домофон с электрическим замком и пультом дистанционного управления

Выбор провода и его сечения

Вызывная панель домофона и замок стоит обычно на калитке, а трубка или панель управления — в доме. Соединяются они при помощи кабеля, а тип кабеля зависит от расстояния, на котором находятся эти устройства друг от друга:

  • до 15 метров можно использовать любой кабель — витая пара (лучше — экранированная), КСПВ, ШВЭВ, КВК — сечение жилы 0,5 мм²;
  • от 15 до 50 м — КВК сечением жил 0,75 мм²;
  • от 50 м до 100 м производители не гарантируют работу видеодомофонов, но можно попробовать использовать силовые кабели с сечением жилы 1,5 мм² или кабель RG-6 или коаксиальный кабель с жилой не менее 1,5 мм² .

Выбор типа кабеля зависит от расстояния между калиткой и местом установи основного блока (трубки)

Количество проводов в кабелях и шнурах зависит от типа подключаемого домофона. Для тех, которые передают только речь достаточно двужильного кабеля (если заземление будете вести отдельно), для видеодомофонов нужны четырех жильные (некоторые модели требуют и пять проводов, но это — редкость).

Как подается питание

Несколько слов о том, как может подаваться питание на все элементы системы. Трубка домофона, или домашний интерком питается обычно от сети 220 В и в большинстве моделей есть шнур с вилкой. То есть, эту часть можно просто подключить к ближайшей розетке.

Если вариант с висящими проводами вам не нравится, выводите кабель (силовой, сечением 0,33 мм² или больше) от щитка к месту установки трубки домофона. Затем, сняв заднюю панель, убираете шнур питания, а на освободившиеся клеммы подключаете протянутый кабель.

А вот с тем, как подается питание на вызывное устройство и электрозамок могут быть варианты:

    Питание приходит от трубки. В основном блоке домофона в этом случае имеется встроенный преобразователь, который сетевое напряжение в 220 В преобразует в 12 в, и его подает на вызывное устройство. В этом случае между этими двумя устройствами прокладывают двухпарный кабель и лучше, силовой.

Если питание на вызывное устройство подается от внутреннего блока, нужен четырехжильный кабель

Есть и такой вариант

Вариант с аккумуляторами и батарейками выглядит более привлекательным. Но при низких температурах батарейки буквально «летят». Эта проблема настолько актуальна, что где-то недалеко делают утепленный приямок, в который прячут аккумулятор солидной емкости, а от него тянут провода к вызывной панели.

Как прокладывать соединительные кабели

Установка домофона в частном доме невозможна без прокладки кабелей. Пока еще не придумали беспроводных устройств, хотя уже есть модели, которыми можно управлять через GPS приставку. Но сейчас речь пойдет про установку в частном доме обычного домофона — с передачей только аудио или еще и с видео сигналом.

Намного удобнее, если кабели по участку — от дома до калитки — проложены заранее. Если нет, кабель обычно тянут вдоль дорожки, упрятав в гофрорукав и закопав на глубину около 50 см. Вообще, есть определенные правила прокладки электрокабелей под землей, но в данном случае по проводам идет не электропитание, а сигнальные токи, а они для человека не опасны. Единственная опасность — при перекопке участка повредить провода. Если такая опасность есть, уложите кабель для домофона в защитный рукав и положите сверху сигнальную ленту или что-то жесткое, что напомнит о том, что внизу находится кабель.

При установке домофона в частном доме приходится тянуть провода под землей и по столбам

К вызывному устройству

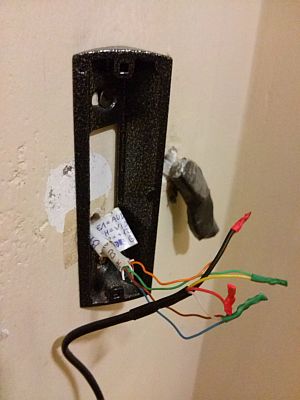

Вызывное устройство ставят обычно на столбе рядом с калиткой. Идеально, если во время кладки столбов предусмотрена возможность протяжки кабеля (уложена закладная — труба) или уложен сам кабель. Второй вариант хуже, так как при повреждении кабеля его будет сложно заменить. Если нет, кабель лучше проводить не поверху, а просверлив сквозное отверстие и вставив в него трубу. Через нее потом протянем провод, а вызывную панель смонтируем так, чтобы она закрывала выходное отверстие. Тогда установка домофона в частном доме будет наиболее надежной: к проводам тяжелее добраться.

Примерно так все выглядит, только замок ставят изнутри

Если сквозное отверстие по каким-то причинам сделать не получится, в каменных столбах можно попытаться расшить шов (углубить его), упрятать туда кабель, а затем снова замазать. В металлических столбах делают отверстие значительно большего чем кабель, обтачивают до гладкости крася, прокрашивают (чтобы не начало ржаветь), в отверстие пропускают кабель. Второе отверстие делают на том уровне, где провод надо вывести. Протянуть его можно при помощи проволочного крюка, но надо быть аккуратным, чтобы не повредить оболочку.

Если все эти способы не подходят, придется тянуть кабель сверху, через верхушку столба, до места установки вызывного устройства. Чтобы хоть как-то защитить провода, используют кабель-каналы (если эстетика не столь важна, можно провода спрятать в металлическую трубу).

К замку

Установка домофона в частном доме предполагает также установку электрозамка и связь его с управляющим устройством (вызывным устройством или основным блоком в зависимости от модели).

Ответную часть замка также располагают на столбе или на раме калитки, которая прикреплена к этому столбу. К ней иногда надо тянуть питание, иногда нет. Зависит это от типа замка (к электрическим надо, к электро-механическим нет). Если питание необходимо, делают его менее заметным — чтобы снизить вероятность вандализма или отключения.

Установка домофона в частном доме: подача питания на замок

Питание на вторую часть замка подается со стороны петель. Вверху калитки при этом надо сделать гибкую связь. Чтобы защитить кабель, его прячут в гофрорукав и лучше, если он будет пластиковым (меньше возможность того что края перетрут изоляцию). При монтаже кабеля, его пускают по второму столбу до самого верха калитки, где делают петлю такой высоты, чтобы даже при полностью распахнутой калитке кабель не был натянут, а имелась некоторая слабина.

Второй вариант — довести шнур до определенной высоты по столбу, закрепить тут гибкую связь. Это такая пружина, согнутая в виде дуги. В эту пружину пропускается кабель, и вторая ее часть крепится на полотне калитки. Таким образом кабель оказывается защищенным и не перетирается.

Схемы подключения аудиодомофона

Для начала разберемся с самым простым домофоном — аудио. Есть схема, в которой основной узел в домофоне — вызывное устройство. От него идет кабель к блоку, который установлен в доме, а также к замку.

Самая простая схема подключения домофона своими руками

Чаще всего установка домофона в частном доме реализуется на устройствах, в которых вызывной блок питается от отдельного 12 В источника питания и он же управляет замком. Тогда от домашнего блока к вызывному тянется один сигнальный двухжильный кабель. Между вызывным блоком и электрозамком прокладывается силовой кабель (например, ВВГ), так как по нему подается питание от одного устройства к другому (12 В от батареек или аккумулятора). Минимальное сечение этого кабеля 0,33 мм² и лучше, если он будет в защитной оболочке.

Питание от отдельного источника

Если питание вызывного устройства и электрозамка осуществляется от отдельного блока питания (преобразователя 220 в в 12 В), схема подключения домофона выглядит немного по-другому. Между основным блоком и вызывной панелью прокладывают сигнальный двухпарный кабель (на рисунке выбран кабель КВК 2-0,75). На электрозамок фаза идет через вызывную панель. И питание на него подается (он открывается) только когда с пульта управления пришел сигнал. Обратите внимание на сечение проводов — 1,5 мм² и это силовой кабель (можно ВВГ). При таком напряжении такое сечение избыточно, но лучше больше чем меньше.

Электрическая схема подключения аудиодомофона

Если вместо преобразователя стоит аккумулятор, из схемы уходит только часть, которая от блока питания идет к сети 220 В. Все остальное остается неизменным.

Питание от основного блока

Есть еще модели, у которых питание на замок и вызывное устройство подается от основного блока. В нем стоит преобразователь 220/12 В, и питание в 12 В подается на те устройства, которые находятся на улице. В этом случае подключение происходит по другой схеме (на рисунке ниже).

Как подключить домофон если питание подается от основного блока

Последний вариант самый затратный в плане расхода кабеля — от основного блока придется тянуть две отдельные линии — одну на вызывную панель, вторую — на замок. Но эта схема более надежная. Если, например, повредится кабель или выйдет из строя вызывная панель, вы сможете из дома открыть калитку по звонку мобильного, например. Предыдущие же схемы такой возможности не предоставляют. Если что-то выйдет из строя, придется идти к калитке и открывать ее принудительно.

Подключение видеодомофона

При подключении видеодомофона изменяется только количество проводников в кабеле. Их должно быть больше на два — отдельная пара выделяется на передачу видеосигнала. Даже лучше, если для передачи видео будет протянут второй кабель — коаксиальный.

Схема подключения видеодомофона для частного дома

Укладывать их можно одновременно, но коаксиал хуже гнется. Зато в нем меньше затухание сигнала. Можно использовать и витую пару, но брать не обычную, а экранированную, где каждый проводник и каждая пара имеют свой экран. Это повысит качество видео-сигнала на приеме: с большей четкостью можно будет рассмотреть кто именно вас посетил.

Рекомендации по прокладке и установке

Прежде чем приступать к работам, нужно подготовить рабочий инвентарь и расходные материалы.

  • строительный нож;
  • саморезы (их количество зависит от количества подключаемых устройств);
  • резиновые перчатки;
  • шпатлевка;
  • изолента;
  • кабель (длина, размер сечения и модель подбирается в индивидуальном порядке);
  • перфоратор;
  • кусачки, отвертка и плоскогубцы.

Когда весь расходный и рабочий инвентарь подготовлен, приступают к ознакомлению с рекомендациями и алгоритму прокладки проводов для домофона:

  • Для осуществления двухсторонней связи требуется вычислить метраж, замерив расстояние от переговорного устройства до блока.
  • Кабель подбирается в зависимости от длины.
  • Если домофон устанавливают в подъезде многоэтажного дома, внутри проводится общий стояк, по которому будут тянуться провода.

Отдельного внимания заслуживает вопрос тщательной маскировки проводов. Это требуется для создания эстетичного вида и ограничения доступа к ним. Если провода не будут скрыты, грабители беспрепятственно перережут кабель и владельцы жилплощади своевременно не отреагируют на потенциальную опасность.

Как подключить видеокамеру к видеодомофону

Подключение камеры видеонаблюдения к домофону позволит увидеть входную дверь и гостя перед ней, с другого ракурса. Таким образом, хозяин видит всю лестничную площадку, либо придомовую территорию возле калитки частного дома. Если от видеопанели можно спрятаться или присесть, то от видеокамеры не спрячешься, при правильном выборе места ее установки.

Перед тем как подключить камеру к видеодомофону необходимо собрать:

  • Видеодомофон
  • Блок питания
  • Соединительный коннектор домофона
  • Коаксиальный кабель/ телевизионный.
  • Камера видеонаблюдения
  • Разъемы для подключения: BNC, разъем питания.

Предлагаем поэтапно рассмотреть подключение камеры к видеодомофону. Подключать будем аналоговую HD видеокамеру (AHD, MHD). Современные домофоны с TFT дисплеями способны воспроизводить изображение высокого разрешения 1Мп, 2Мп (Full HD). Пользователь получает красивую и информативную картинку.

Дополнительные рекомендации

Перед покупкой кабелей необходимо определиться с моделью видеодомофона. Провода, предназначенные для соединения элементов видеосистемы, должны быть хорошего качества. Комбинированные кабели (КВК) российских марок соответствуют требованиям, предъявляемым к подобной продукции. Поэтому такие провода можно использовать при организации любых видеосистем. Среди коаксикальных кабелей выделяется продукция марок Belden, CommScope и Cavel. Для организации видеосистем рекомендуется приобретать RG-6 либо RG-59, отличающиеся продолжительным сроком эксплуатации.

Перед покупкой «витой пары» нужно обратить внимание на материал, из которого изготовлены проводники. Кабели с жилами из стали, покрытой слоем меди, приобретать не следует. Также не рекомендуется приобретать дешевую (особенно китайскую) продукцию. Тем более что для монтажа видеосистем используются обычно кабели небольшой длины.
