Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

• насоса, который подает воду;
• гидроаккумулятора, где вода хранится под давлением;
• управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

1. Вода заполняет гидробак.
2. Давление поднимается до верхнего установленного предела.
3. Реле давления отключает насос, поступление воды прекращается.
4. Когда включают воду, она начинает убывать из ГА.
5. Происходит снижение давления до нижнего предела.
6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Основные элементы насосной станции

Благодаря работе установки, схему водообеспечения можно смонтировать с максимальным количеством ответвлений, что значительно облегчит подсоединение к ней бытовых приборов.

Конструктивно в комплектацию установки могут включаться следующие узлы:

• центробежная помпа;
• гидробак;
• система водозабора с невозвратным клапаном;
• электрический двигатель;
• манометр;
• реле давления.

В современных установках два последних элемента включены в блок автоматики. Это расширяет возможности станции. Помимо коммутации электроцепей при реакции на увеличение и уменьшение напора автоматический блок самостоятельно отключает агрегат при риске сухого хода.

Этапы подключения поверхностного и погружного насоса

Однотрубная схема подключения насоса к скважине своими руками (поверхностный насос) выглядит так:

1. Агрегат устанавливают в подготовленном помещении (кессон, подвал). Надежно фиксируют его к основанию анкерными болтами.
2. К входному патрубку насоса подводят при помощи штуцера водозаборный шланг. Нужно рассчитать его длину так, чтобы конец трубы не доставал до дна источника примерно 1 метр. На конец шланга надевают грубый фильтр.
3. Устанавливают гидроаккумулятор и соединяют его трубой с насосом. Перед каждым входом в водозаборное оборудование (для насоса и мембранного бака) монтируют обратные клапаны. Они предотвращают обратный отток воды и некорректную работу станции.
4. От мембранного бака отводят основной трубопровод и также ставят на него обратный клапан в метре от выходящего патрубка.

Перед запуском системы и настройкой автоматики в техническое отверстие мембранного бака и насоса заливают воду. Их включение насухую (на холостом ходу) запрещено.

Монтаж двухтрубного насоса

Если предусмотрена установка эжекторной станции, работы выполняют так:

• Собирают эжектор. В его нижней части устанавливают грубый сетчатый фильтр.
• Вверху эжектора крепят пластиковый раструб. Позднее к нему фиксируют сгон диаметром 3,2 см. Не исключено, что придется ставить несколько фитингов подряд, пока мастер не выйдет на нужный диаметр водопроводной трубы. Финишный элемент верхней конструкции — муфта (желательно из бронзы), обеспечивающая переход к водозаборному шлангу. При стыковании резьбовых элементов лучше использовать уплотнители: резиновые прокладки, фум-ленту, льняную обмотку и др.).
• Прокладывают наружный трубопровод и подбирают нужный по длине шланг, который позже опустят в скважину. Его протяженность вычисляют методом сложения расстояний от точки расположения эжектора в шахте источника до оголовка и от верха обсадной колонны до насоса. Шланг стыкуют с эжектором.
• Водозаборную трубу опускают на нужный уровень гидротехнического сооружения.
• Остается подключить к ней насос, а затем к агрегату гидроаккумулятор.

Запускают станцию после предварительного её заполнения водой.

Монтаж оборудования с погружным насосом

Если скважина очень глубокая, воду придется качать глубинным агрегатом. Схема установки станции:

1. На поверхности земли растягивают водозаборный шланг нужной длины. Она должна соответствовать протяженности всей шахты скважины с учетом того, что насос располагают в источнике в метре от дна.
2. При помощи штуцеров трубу крепят к входному патрубку.
3. Параллельно шлангу укладывают электрокабель и страховочный трос. Чтобы в скважине они не перекручивались и не провисали, их стягивают строительными хомутами с шагом 1м. Концы фиксаторов обрезают.
4. В кессоне или подвале устанавливают мембранный бак и блок управления.
5. Насос опускают в скважину, а второй конец трубы подсоединяют к гидроаккумулятору. Обязательно на подходе ставят обратный клапан.
6. От накопителя тянут основную линию водопровода.

Водоподающий шланг из скважины можно вывести через адаптер или оголовок.

Подключение станции к водопроводу

Такой прием чаще используют в тех случаях, когда в магистрали слишком низкое давление и нужно стабилизировать его. Работу выполняют так:

1. В предполагаемом месте врезки насосной станции делают разъединение трубы. Воду из системы предварительно сливают.
2. Один конец линии, из которой вода поступает в магистраль, подключают к мембранному баку.
3. К выходному патрубку гидроаккумулятора подключают насос и уже к нему подводят второй отрез трубы, по которому вода поступает в дом.

Остаётся подвести электрику и настроить оборудование.

Инструменты

Обустройство скважины на участке позволяет обеспечить независимость от централизованного водоснабжения. Однако, для того, чтобы подвести воду к дому, нужно обеспечить перекачивание ее по системе. Для этих целей используется насосная станция. Об особенностях подключения насосной станции к скважине и колодцу, узнаем далее.

Оглавление:

1. Подключение скважинного насоса своими руками
2. Подключение насосной станции к колодцу своими руками
3. Подключение насосной станции своими руками к водопроводу
4. Подключение реле давления к насосу своими руками
5. Подключение насосной станции к скважине своими руками — технология и рекомендации

Подключение скважинного насоса своими руками

Перед тем, как ознакомиться с инструкцией по подключению насосной станции, предлагаем изучить рекомендации, которые помогут правильно подобрать насосную станцию под ваш тип колодца или скважины.

Выделяют два основных вида станция насосного оборудования — бытовые и промышленный. Первый вариант чаще всего используется для частных домов, дач, а второй актуален для промышленных предприятий, которые потребляют большое количество воды. Бытовая насосная станция вполне справляется с обеспечением дома холодной водой, поливом сада, обеспечением водой отопительных приборов и с основными бытовыми нуждами.

Технология подключения насосной станции определяется типом источника водоснабжения. Выделяют три основных таких источника — централизованное водоснабжение, скважина или колодец.

Выделяют также два вида функционирования насосной станции. Первый вариант подразумевает ручной, а второй вариант — автоматический режим. Существуют также передвижные и стационарные станции. Выбор той или иной станции обосновывается индивидуальными особенностями участка, количеством потребляемой воды в сутки. Поэтому, перед покупкой насосной станции необходимо провести ряд расчетов, помогающих определиться с самым оптимальным вариантом. Оптимальное количество воды в сутки для одного человека составляет 230-250 л. Если насосная станция устанавливается на дачном участке, то эти показатели снижаются на 10-15%.

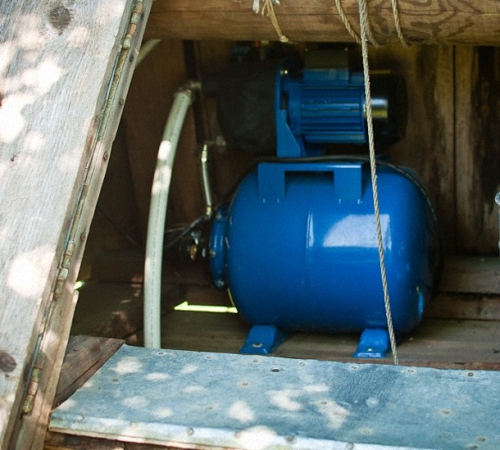

Насосная станция устанавливается или в кессоне или в любом из помещений дома. Кроме того, иногда монтаж насосной станции производят в подвальных помещениях. Учтите, что оборудование ни в коем случае не должно контактировать с водой и поддаваться действию чересчур низкого температурного режима.

В процессе установки станции в кессоне, необходимо обеспечить дополнительное его утепление. Монтаж станции производится на два метра от уровня промерзания вод. Если глубина скважины составляет до десяти метров, то рекомендуем остановиться на однотрубном варианте станции. Насосные станции двухтрубного типа устанавливаются в том случае, если глубина скважины составляет около двадцати метров. Перед началом монтажных работ следует разработать схему подключения насоса, в которой учитываются все ключевые моменты выполнения монтажных работ.

Подключение насосной станции к колодцу своими руками

Процесс подключения насосной станции начинается со сборки эжектора — чугунного узла, который отличается наличием трех соединений на выходе. В нижней его части производится монтаж сетчатого фильтра. На верхней части эжектора имеется пластиковый элемент, на котором устанавливается сгон. Для сборки сгона достаточно соединить между собой два его компонента, с помощью переходных соединений.

На выходной части сгона устанавливается муфта, выполненная из бронзы. Именно она и является переходником к полиэтиленовой трубе. Не забывайте о том, что все соединения должны быть качественно и герметично уплотнены, для этих целей используется лен или специальная паста.

Выкопайте траншею, глубина которой ниже глубины промерзания грунта. Для того, чтобы узнать этот показатель обратитесь к геологическим картам вашего региона. Внутри траншеи производится монтаж водопроводного трубопровода. При этом необходимо использовать трубы с небольшим запасом.

На обсадную трубу устанавливается специальный обголовок. Если вы его не приобрели, то замените эту деталь коленами, имеющими плавный угол. Для соединения трубы с эжектором, воспользуйтесь муфтами. Перед опусканием второго конца трубы, он устанавливается во внутрь колена под прямым углом. Далее производится его соединение с наружным трубопроводом.

Далее производится опускание эжектора вовнутрь скважины. Глубину его монтажа следует отметить сразу же. Место монтажа эжектора совпадает с местом выхода обсадной трубы. Для фиксации оголовка трубы воспользуйтесь сантехническим скотчем.

Существуют определенные ошибки, которые допускают новички при подключении насоса, предлагаем с ними ознакомиться:

• прокладывая трубы от станции к дому создайте определенный запас, так как трубопровод проводится с соблюдением углов и изгибов;
• для затягивания соединений используйте ключ, ручного затягивание недостаточно, однако с ключом также не нужно переусердствовать, так как существует риск повреждения крепежей;
• обратите внимание на гидроаккумулятор, при скачках давления ниже 1,3 атмосферы, для его повышения используется компрессор.

Подключение насосной станции своими руками к водопроводу

Если в системе централизованного водоснабжения недостаточное давление, то рекомендуется подключить к ней насосную станцию. В противном случае, страдает отопительное оборудование прежде всего. Недостаток давления провоцируют такие факторы:

• изменение гидрогеологических условий;
• наличие устаревшего оборудования;
• необходимость в большом водопотреблении.

Учтите, что перед подключением насосной станции следует приобрести и установить накопительный бачок.

Процесс выполнения монтажных работ выглядит следующим образом:

1. В месте монтажа следует разъединить водопроводную трубу и установить краны.

2. Та часть магистрали, которая соединяется с городской магистралью подключается к баку накопительного назначения.

3. Бак соединяется с насосной станцией, выходная часть которой соединяется с трубой входа к дому.

4. Далее производятся работы по соединению насосной станции с электросетью.

5. Оборудование настраивается и регулируется в соотношении с индивидуальными особенностями местности.

Насосная станция настраивается таким образом, чтобы снабдить систему оптимальным постоянным давлением. Для регулировки оборудования изначально в улитку следует залить воду объемом в два литра. Далее следует определить время включения и выключения насоса. При слишком быстром включении насосной станции, уменьшите давление. Кроме того, под крышкой насоса находятся специальные винты, которые регулируют его работу.

При подключении циркуляционного насоса следует также учесть такие факты как химическое и физическое состояние воды. Практически любая вода отличается наличием вредных составляющих, которые нужно удалить перед попаданием воды к насосной станции. Поэтому, на всасывающей части станции рекомендуется установить дополнительный фильтр. Если этого не сделать, то такие примеси как песок, глина, металл будут накапливаться внутри насоса, и приведут к его поломке. Эта проблема часто возникает с насосами вибрационного типа.

Рассмотрим отрицательные моменты монтажа фильтра. Это прежде всего — создание дополнительного давления и напора. Во избежание этого, периодически проводите очистку и замену фильтров в насосном оборудовании.

Подключение реле давления к насосу своими руками

С помощью подключения реле давления к насосу своими руками удается автоматизировать работу системы водопровода и обеспечить автоматическое срабатывание насосной станции. Реле давления подключается к насосному оборудованию, системе подачи воды и к электрическому снабжению.

Сначала производится соединение реле с водопроводной системой, затем с насосом, и только после всего с электрической сетью. Рассчитывая показатели системы водоснабжения, прежде всего учтите давление воды, которое в дальнейшем будет обеспечено гидроаккумулятором. Чаще всего, реле и манометр устанавливается непосредственно на патрубке гидравлического аккумулятора. Для этих целей необходимо приобрести устройства в виде штуцеров, имеющих пять выходов.

Выходные участки соединяются с водопроводными трубами, гидроаккумулятором, манометром и реле. Для того, чтобы подключить реле давления к системе водопровода следует всего лишь зафиксировать его в необходимом отверстии. Следите за герметизацией соединений, для этих целей используется фумлента.

Реле давления отличается наличием двух отверстий для подвода электропроводки. Первое из них подключается к насосной станции, а второе соединяется с розеткой. Далее снимается крышка и провода соединяются с клеммами на реле.

Перед началом подключения реле к электросети обесточьте электричество. Установите питательный кабель во входное отверстие корпусной части, при этом кабель разделяется на несколько жил, подключаемых к различным по назначению клеммам. Не забудьте обеспечить заземление, оно является обязательным.

Таким же образом и производится подключение контактов к клеммах насосного оборудования. После выполнения работ по подключению реле к электросети настройте прибор и протестируйте его работу. Для того, чтобы контролировать давление в системе используйте манометр, для его подключения на штуцере имеется определенный выход. Некоторые реле давления отличаются наличием встроенного манометра. При наличии определенных неисправностей в работе прибора, рекомендуем обратиться к специалистам. На этом электрическое подключение насоса завершается.

Подключение насосной станции к скважине своими руками — технология и рекомендации

Перед началом работы определитесь с местом монтажа насосной станции. Существуют два варианта — подвальное помещение или установка насоса непосредственно в кессоне. Первый вариант является приемлемым только в том случае, если подвальное помещение отапливаемое и в нем нет повышенной влажности. Таким образом, при возникновении проблем с оборудованием, удается быстро к нему добраться. Стоимость монтажа насосного оборудования в подвале намного ниже, кроме того, снижается время на выполнение данных работ.

Аппаратура не устанавливается рядом со стеной, так как в процессе работы происходит вибрация насоса, и существует риск повреждения корпусной его части о стену.

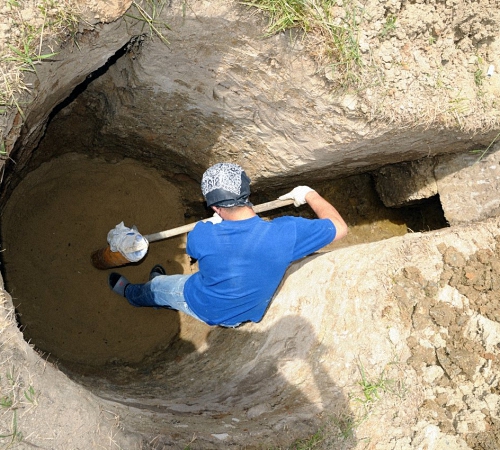

Второй вариант — монтаж насосной станции в кессоне. В таком случае нужно позаботиться об установке котлована, расположенного над шахтой. Насосная станция в таком случае устанавливается непосредственно в скважину. Недостатком такого способа выступает длительность, физическая и материальная затратность на выполнения работ. Кроме того, для доступа к оборудованию следует заново вырывать котлован.

Предлагаем ознакомиться с особенностями подключения насоса к скважине своими руками. При этом оборудование будет двухтрубным.

Изначально ознакомьтесь с инструкцией от производителя. В ней вы найдете подробное описание монтажных работ, а также особенности сборки эжектора. В нижнюю часть эжектора следует установить фильтр, который обеспечит дополнительную очистку воды. В противном случае, насосное оборудование без фильтра быстро выйдет из строя. Для того, чтобы обеспечить плавный переход от сгона к пластиковой трубе, потребуется дополнительно между ними установить муфту, выполненную из бронзы.

Для обеспечения дополнительной герметизации соединений используйте фумленту. Обустройте траншею, глубина которой должна быть ниже глубины промерзания почвы. Установите в ней водопроводную систему. Учтите, что трубы монтируются с соблюдением запаса. Для того, чтобы даже в сильные морозы вода в трубопроводе не замерзала, позаботьтесь о дополнительном утеплении водопровода.

Используя муфту, одну часть трубы соедините с эжектором. Второй конец трубы пропускается через колено, а пространство заполняется при помощи монтажной пены. Трубу соедините с угловым переходником. Далее эжектор опускается внутрь скважины.

Обязательно установите систему фильтров, которая позволит увеличить длительность эксплуатации насосного оборудования. После монтажа фильтра, периодически очищайте или заменяйте его. В таком случае, удается качественно подключить насосное оборудование к системе водоснабжения, в данном случае в виде скважины.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Выбор участка для установки

Помимо непосредственно самого монтажа необходимо выполнить подготовительные работы, в частности, поиск подходящего места для расположения оборудования. Наряду с этим перед тем, как будет производиться подключение насосной станции к скважине на глубине своими руками, следует оценить предполагаемый участок на соответствие следующим правилам:

• устанавливать технику желательно не слишком далеко от скважины, что позволит откачивать воду с несколько большей равномерностью;
• вне зависимости от того, какое помещение в доме было определено под установку такой техники, важно, чтобы оно хорошо отапливалось, из чего следует, что расположение насосного агрегата на улице – плохая идея;
• очень рекомендуется организовать в помещении помимо качественной теплоизоляции еще и звукоизоляцию, так как это позволит снизить шумовой эффект во время работы оборудования;
• также хорошо выбирать комнату достаточной площади, чтобы обеспечить доступ к технике на случай ремонта или обслуживания.

В качестве наиболее подходящего варианта как подключить насосную станцию к скважине самому обычно используются следующие решения:

1. Установка насосной станции на отдельной крытой площадке (кессон), которая располагается рядом с входным отверстием скважины, однако, рекомендуется выбирать для этой цели участок, находящийся ниже уровня промерзания грунта. В таком случае для нормального функционирования подобной техники будет выделяться достаточное количество тепла от почвы. Оборудованный кессон для насосной станции позволяет ее разместить в непосредственной близости от скважины
2. Если производится установка в котельной (где владелец расположил отопительное оборудование) или специально для этой цели выделенном помещении (подвал), то желательно позаботиться и о звукоизоляции, так как в дальнейшем во время работы устройства придется столкнуться с шумовым эффектом. Это также актуально, если насосная станция для подачи воды из скважины располагается в отдельном помещении или участке одной из жилых комнат (кухня, ванная и прочее). В некоторых случаях, если не пугает уровень шума, возможно размещение бытовой насосной станции под кухонной мойкой

Схема подключения насосной станции к скважине должна строиться на характеристиках самого агрегата, а также на конфигурации системы водоснабжения дома. Все эти факторы в совокупности помогут определить наиболее удачное месторасположение устройства.

Скважина, колодец: есть ли разница

Колодец и скважина представляют совершенно разные условия для размещения оборудования. Как правило, поверхностные станции устанавливаются при заборе воды из скважины на песок или абиссинского колодца, в которых из-за малого диаметра трубы нет возможности использовать погружной насос. Недостаток скважины в том, что она может потребовать обустройство кессона, в то время как колодец порой может поместить компактную станцию прямо внутри колец, либо под надстройкой.

Колодцы часто не такие бедные, как скважины. Конечно, на случай осушения магистрали предусмотрена защита, но каждый раз заливать систему водой — то ещё удовольствие. Необходимо учитывать разовый дебит скважины, чтобы при нагнетании давления система успевала заполнить гидроаккумулятор. То же касается динамического уровня: подбирайте насос с меньшей производительностью, либо уменьшите рабочее давление и сократите расход воды.

Другое отличие кроется в том, что сделать подземный подвод воды к обычному колодцу относительно просто, в то время как в узкую скважину ввод можно выполнить только через верхний раструб. Труба входной магистрали образует П-образное колено, которое нужно каким-то образом утеплить, либо установить кессонную трубу для монтажа поворотного фитинга.
