Как собрать распределительный щит для электропроводки в квартире и частном доме

Как собрать распределительный щит для электропроводки в квартире и частном доме

Электропроводка в любом помещении разводится от одного общего или частного щита. Сборка электрощитового оборудования осуществляется профессиональными мастерами. Если возможности обратиться в соответствующую службу нет, необходимо ознакомиться с общими требованиями безопасности и с частными моментами. От правильности действий зависит срок эксплуатации техники, проводки, а также сохранность жизни, здоровья и имущества владельцев помещения. В частном доме или квартире выполнить работы несколько проще, но общие правила остаются.

Где располагать

Силовой щит должен располагаться в доступном месте, там, где к нему можно добраться не открывая дополнительных дверей и не пробираясь сквозь нагромождение вещей. Стандартным и самым удобным расположением распределительного щитка является область прихожей, в районе входной двери. Обычно именно в этом месте проходит вводной силовой кабель, к которому и будет впоследствии подключаться распредщиток.

Высота расположения щитка на стене должна обеспечивать удобство включения/выключения стоя, при этом достаточно высоко, чтобы исключить доступ к нему детям. Нижний край распределительного щита должен быть на высоте не менее 140 см от пола.

В случае необходимости установки уличных распределительных щитов, их следует закреплять только под навесом, чтобы избежать попадания прямых струй дождевой воды, а также на высоте не менее 100 см от земли для препятствования попаданию брызг воды.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

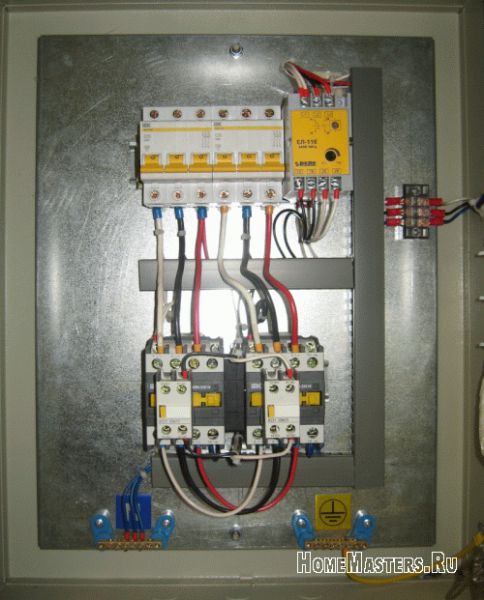

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.

Правильная группировка потребителей

Операция заключается в правильном распределении поступающего в квартиру электричества между потребителями.

Самостоятельную сборку электрощитка производят с выполнением следующих правил:

Каждый потребитель мощностью от 2000 Вт выделяется в самостоятельную группу и подключается к автомату соответствующего номинала.

Кабели к электроприборам высокой мощности прокладываются цельным куском – отдельно к каждому агрегату.

Подключение к щитку отдельными кабелями является единственно верным решением, обеспечивающим необходимый уровень безопасности и удобство управления системой электроснабжения квартиры. В случае короткого замыкания происходит отключение лишь аварийной группы – это ограничивает площадь поиска проблемы и сохраняет возможность использования электроэнергии для устранения неполадки.

Как собрать распределительный щит

Поделиться

Ссылка

Поделиться на другие сайты

Для сборки распределительного щита, нам понадобится его корпус, комплектующие и инструменты, а также знание о том, что должно быть внутри щита, и чего там быть не должно. Начнем по порядку, с корпуса.

Корпус, оболочка, щит, бокс

Корпус служит для трех целей. Во-первых он защищает автоматику и монтажные соединения от внешних воздействий: ударов, влаги, пыли, перемещений внутренних приборов относительно друг друга. Во-вторых он защищает нас, людей, от опасного напряжения на клеммах автоматов, а также выбросов электродуги и газов при коротком замыкании. В-третьих он служит эстетическим целям, скрывая неприглядные «внутренности» в симпатичном и удобном в эксплуатации корпусе.

Эти требования подразумевают, что корпус должен быть прочным, закрытым со всех сторон, кроме прорезей под рычажки управления и внешне не уродливым. Однако последнее требование обязательно не везде. К счастью, производители электротоваров избавили нас от необходимости изучать ГОСТ Р 51778-2001, в котором прописаны все мелкие, но важные качества электрощита, изготовив «правильный щит» за нас. От нас, как благоразумных покупателей требуется только не гнаться за дешевизной и требовать при покупке сертификат соответствия, а также пожарный сертификат.

Итак, какими же бывают электрощиты? Сразу замечу, что термины «бокс», «распределительный щит», «электрощит», «корпус щита», «оболочка НКУ» — это синонимы. Корпусы щита бывают металлические и пластиковые. Преимущество первых — в большей прочности, обычно крупногабаритные щиты на количество модулей больше 50 делают либо с использованием металла, либо целиком из него. Преимущество металла перед пластиком в пожарной безопасности, но это при правильном монтаже большого значения не имеет. Пластиковый корпус лучше тем, что он обычно красивее и легче, то есть его будет проще крепить.

Соответственно, при количестве модулей (стандартных одномодульных автоматов) до 36 включительно, логичней будет использовать пластиковый бокс. Кстати, по моему мнению, лучшие бытовые боксы делает фирма ABB (фото сверху), за ней следом плетутся Schneider Electric и Legrand. При покупке дешевого бокса, например фирмы VI-KO (фото снизу) следует учитывать, что пластик, из которого он сделан тонкий и хлипкий, поэтому монтировать и эксплуатировать его придется аккуратно. Кроме того, в нем нет полезных мелочей, которые вкладывают в бокс более именитые фирмы: наклеек на автоматы, нулевых и заземляющих шин, запасных винтиков и заглушек, что усложняет монтаж.

Разумеется, щиты бывают встраиваемые и накладные, об этом тоже нужно помнить, так как сделаны они по-разному.

Комплектующие

Для того, чтобы все автоматы и прочие приборы встали в щит и надежно работали, придется купить кое-что еще. Для соединения автоматов, УЗО и прочего между собой нужно будет купить монтажный провод, желательно разных цветов: для фазы коричневый, красный или черный, для нуля — голубой, для заземления желто-зелёный, по 2-3 метра. При наличии инструмента, специальных обжимных клещей (фото справа), провод можно взять гибкий (ПВ3, ПВ4), в этом случае понадобятся трубчатые наконечники, которыми мы будем обжимать концы перемычек. Если инструмента нет, нужно будет использовать жесткий провод ПВ1.

Если щит не укомплектован шиной нуля и заземления, нужно будет докупить шины на ноль и на заземление, с количеством отверстий по числу отходящих линий плюс еще два.

Большое количество однотипных автоматов, установленных в ряд имеет смысл соединить не перемычками из провода, а специальной распределительной шиной, которую еще называют «гребенка», так как она напоминает расческу. Такие шины бывают одно-, двух- и трехполюсными, в соответствии с типом автоматов, которые они соединяют. Также гребенки отличаются типом контактной пластины — «штырь» и «ласточкин хвост». Нужно помнить, что шины со штырьковыми выводами подходят к любым модульным автоматам, но они не так удобны в монтаже, а «ласточкин хвост», который хорош тем, что вставляется в отдельный зажим автомата, подходит не везде. Например, автоматы фирмы ИЭК не годятся под «ласточкин хвост», а автоматы ABB бывают разные: одни подходят, другие нет. Поэтому будьте внимательны! Вот как выглядят оба типа «гребенок»:

После того, как мы поставим автоматы (УЗО, реле) на динрейку в ряд, можно будет столкнуться с таким неприятным явлением, как их скольжение вдоль рейки, что может привести к нарушению соединений, которые мы с таким трудом выполнили. Для того, чтобы этого избежать рекомендую приобрести так называемые «ограничители на динрейку», по два на каждую. Они закрепляются с каждой стороны блока автоматики и надежно его фиксируют.

Красивый и опрятный монтаж труднее выполнить без клемм на динрейку, которые соединяют кабельные линии, выходящие из щитка с его внутренней разводкой. Без них разводку частично приходится выполнять за счет жил отходящего кабеля, что повышает его расход (а стоит он обычно гораздо дороже монтажного провода) и сильно усложняет будущую модернизацию щитка.

Кстати, из расчета на будущее в щитке желательно оставлять 20-30% свободного места. Это хорошо еще и потому, что в свободном пространстве бокса будет более благоприятный температурный режим. Говоря по-простому и автоматы и соединения не будут перегреваться, что важно в жару или при большом количестве включенных в сеть мощных электроприборов.

Что еще нам может пригодиться? Если количество проводников внутри бокса превышает некий условный (но четко заметный) предел, они превращаются в клубок спутанных макаронин, разобраться в котором через некоторое время не сможет даже сам сборщик щита. Для того, чтобы щит можно было в дальнейшем обслуживать и модернизировать без многочасовых разбирательств «что куда идет», проводники лучше объединить в пучки по логическому принципу, например, все проводники на свет, все проводники на розетки, слаботочные проводники и т. д. Разумеется, это подразумевает, что автоматы также расставлены не хаотично, а по некоей логике.

Для такого объединения можно использовать пластиковые хомуты-стяжки (самый простой вариант), перфорированные кабель-каналы (вариант для профи), а также спиральную ленту-органайзер, которая особенно удобна для группирования проводников, идущих к дверце щита, например если на ней установлены сигнальные лампочки. Этими вещами часто пренебрегают, особенно при полукустарном изготовлении распредщита, но именно такие мелочи отличают качественный щит от халтуры.

Процесс сборки

Перед тем как начать сборку, определитесь с тем, что будет стоять в щите. Согласен, звучит очень очевидно, но не раз и не два я сталкивался с тем, что в конце монтажа заказчику вдруг вспомнилось, что «вот еще один автомат для гаража и УЗО для ванной бы». Но, увы, не всегда в щите есть место, а если есть, то не всегда можно добавить что-то еще без коренной переделки все соединений. Чтобы не тратить время и силы на бесполезную работу, подумайте дважды и трижды, что должно стоять в щите. Счетчик, вводной автомат, УЗО (общее и групповые), групповые автоматы, разрядник (вдруг?), реле защиты от перенапряжения, контакторы для схем автоматики — продумайте все.

После этого, нарисуйте на листе бумаги щит и попробуйте скомпоновать всю автоматику так, чтобы «маршруты» соединений были максимально короткими, а «родственные» автоматы и УЗО стояли рядом. Не получилось с первого раза — возьмите еще один лист, а потом, если надо — еще. Эти затраты времени окупятся десятикратно, а еще сэкономят вам деньги, за счет рационально использованного монтажного провода.

Когда у вас в голове и на листе бумаги появится четкая картинка того, что и где должно стоять, можно приступать к самой сборке. Пойдем по порядку.

Откройте корпус щита и установите динрейки с шинами, если они еще не установлены. Установите автоматику на динрейки, а счетчик — на монтажную пластину. Иногда счетчик (например «Меркурий 201» или ЦЭ6807) можно поставить прямо на динрейку, в ряд с автоматами, это очень удобно.

При использовании перфорированных кабель-каналов, закрепите их предварительно нарезанные основания на дно щитка. Лучше всего для этого использовать двустороннюю клеящую ленту. Если у вас есть индикаторные лампочки, которые вы хотите поместить на дверцу щита, проделайте под них в дверце посадочные отверстия (обычно 22 мм).

Нарежьте из монтажного провода отрезки нужной длины и обожмите их концы наконечниками (если он гибкий). Затем можно приступать к соединению автоматов. Традиционно, вначале присоединяются заземляющие проводники (желто-зеленого цвета). Затем нулевые и фазные. Следите за тем, чтобы проводники изгибались плавно, иначе может повредиться их изоляция.

В том случае, когда используется металлический корпус, а на его дверце размещаются лампочки, переключатели или еще что-то электрическое, дверцу нужно соединить с корпусом специальной перемычкой, которая всегда прилагается к щитку. Корпус при этом заземляется, то есть соединяется с заземляющей шиной.

После сборки пройдитесь по всем винтовым зажимам с отверткой и докрутите их, но не чрезмерно, иначе можно повредить корпус прибора. У перфорированных кабель-каналов защелкиваются крышки, либо пучки проводов стягиваются пластиковыми хомутами. Если проводов мало, можно оставить их висеть так, главное, чтобы они не были ничем прижаты, то есть чтобы они вентилировались.

Нелишне будет распечатать табличку с указанием, какой автомат за что отвечает. и приклеить ее на внутренней стороне дверцы щита. Автоматы при этом нужно пронумеровать и наклеить на них номерки. У некоторых автоматов (например Legrand DX) есть специальные выдвижные шильдики с бумажкой для маркировки. Аналогично, желательно снабдить сигнальные лампочки надписями, чтобы потом не гадать: «что это за красная лампочка загорелась».

Ну а дальше собранный щит крепится на стену (или в нишу стены), в него заводится вводной кабель и отходящие кабельные линии и присоединяются — вводной кабель в вводной автомат, а отходящие линии к групповым автоматам. Дальше прикручивается крышка и готово!

Так как мы обходимся без испытаний, надеясь на собственное мастерство, первый пуск щитка в работу лучше произвести со снятой крышкой и под хорошей нагрузкой, киловатта 2-3 (например, включите пару обогревателей). Если нигде ничего не будет перегреваться (изоляция не будет темнеть и сползать, не будет характерного запаха), не будет искрения, то все в порядке. Можно закрывать крышку и не забывать раз в полгода-год залезать в щит и подкручивать все винтовые соединения.

Примеры собранных щитов

Здесь вы можете посмотреть на то, что должно получиться в результате ваших трудов. Разумеется, это не канон, просто ориентир на качество.

Автор: Потапчук Евгений

Выбор распределительных щитов

Перед тем, как выбрать распределительные электрические щиты для квартиры, необходимо учесть несколько факторов:

• Какие будут устанавливаться выключатели (двухполюсные или однополюсные);
• Необходимо подобрать модель с заземлением;
• Корпус может быть выполнен из пластика, дерева или металла, какой вариант наиболее приемлем для Вас;
• Какой щит Вас устроит: накладной или встраиваемый;
• Продумайте, либо воспользуйтесь услугами квалифицированного специалиста, нуждаетесь ли в дополнительных усилителях для нормальной работы приспособлений.

Традиционно панель выключателя состоит из этих следующих составляющих частей:

1. Специальная DIN-рейка, которая служит местом для установки электрических щитов при помощи специальных защелок. Данная деталь выполнена чаще всего из легированной стали, чтобы быть прочной и гибкой, но не поддаваться физическим разрушениям.
2. Чтобы соединить все провода с нулями в электрическом шкафу применяется распределительная шина. Есть еще одна шина, которая используется для объединения групп заземляющих кабелей. Данные детали по своему конструктивному исполнению могут быть закрытыми или открытыми, первые более безопасны их можно настраивать самому;
3. Автоматические выключатели (электрические автоматы), количество которых определяется сугубо Вашим требованиям. Хотите ли Вы разделить все приборы на группы или наоборот объединить их, все это учитывается при установке данных частей щита;
4. Кроме как шинами, также необходимо соединять между собой провода переходниками, удлинителями и прочими шнурами. Сечение выбирается исходя из требований и потребностей человека;
5. При необходимости также монтируется трехфазный счетчик учета электроэнергии, без которого невозможно осуществлять учет потребляемого тока;

Эксплуатируются два вида электрических щитов – встраиваемые и накладные. Естественно, большинство специалистов склоняется к мнению, что более продуктивны и безопасны встраиваемые шкафы. Эти приспособления устанавливаются в специальную нишу, не выступают за поверхность стены и часто выглядят внешне более эстетично, чем накладные.

Фото — Производственные щитовые

С другой стороны, своими руками гораздо легче подключить навесной или наружный модульный распределительный шкаф. Такой защитный блок чаще всего используется в домах с наружной проводкой или для дачи, гаража, на лестничной площадке и в прочих подсобных помещений, где эстетичность щитового шкафа не имеет большого значения.

Видео: сборка трёхфазного щита учёта

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
