Назначение автоматического выключателя

Прежде чем разобраться с вопросом, как выбрать автоматический выключатель, определимся, для чего это устройство нужно. Установка автомата в электрическую цепь позволяет предотвратить перегрев проводки и выход ее из строя. Любые кабели рассчитаны на определенную величину тока, превышение которой приводит к тому, что температура провода значительно возрастает. Если своевременно не предотвратить это, то проводник вскоре начнет плавиться. Результатом, как правило, становится короткое замыкание (КЗ), которое может не только вывести из строя электропроводку и подключенную к ней бытовую технику, но и стать причиной пожара.

Чтобы не допустить этого, устанавливают автоматический выключатель (АВ), который при возникновении опасной ситуации обесточит сеть.

Другой функцией защитного автомата является отключение питания при уже возникшем по какой-либо причине КЗ.

Ток короткого замыкания может превышать номинальный в сотни раз. Такой нагрузки не выдержат ни провода, ни домашняя техника, и очень важно своевременно отключить питание, как только величина тока превысила допустимый предел.

Чтобы надежно защитить домашнюю сеть, необходимо верно подобрать номиналы автоматических выключателей, устанавливаемых в квартиру или в частный дом.

Наглядно про автоматические выключатели на видео:

Основные параметры выбора

Номинальный ток. Первая и одна из самых важных характеристик, по которой следует выбирать, основываясь на том, какая предполагается нагрузка на сеть. Чем выше будет номинальный ток у устройства, тем выше будет и порог его отключения. Но не стоит выбирать автомат с «запасом» по данной характеристике, иначе он может не справиться со своей основной задачей – защитой сети от перегрузок. К тому же, чем выше значение данного параметра у аппарата, тем больше его цена. Расчет подходящего значения номинального тока можно провести по следующей формуле I= P/U, где:

I (А) – искомое значение;

P (Ватт) – суммарная потребляемая мощность. Для её вычисление необходимо сложить мощность всех электроприборов в доме и умножить полученное число на коэффициент 0,7. Потребляемая мощность всегда указывается в паспорте электротехники, а также на её корпусе, обычно сзади на специальной наклейке.

U (В) – напряжение сети.

Полученное значение необходимо округлить до ближайшего из стандартного ряда. Основными считаются автоматические выключатели со значением номинального тока 6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А.

Класс (тип расцепления) – этот параметр обозначается латинской буквой и показывает количество раз превышения номинального тока, при котором автоматический выключатель срабатывает.

• A – 2-3 предназначен для проводки большой протяженности в любых зданиях.
• B – 3-5 подходит для жилых домов;
• C – 5-10 для мест, где в сеть подключается много оборудования, например, для промышленного предприятия или частной мастерской.
• D – 10-20 аналогичен C.

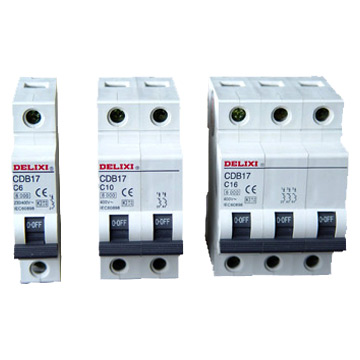

Количество полюсов – эта характеристика связана с фазами сети. Для однофазной применяются однополюсные (в электросетях TN-C, TT) и двухполюсные (в электросетях IT) выключатели, а для трехфазной – трехполюсные (в электросетях TN-C, TT, IT) и четырехполюсные (в электросетях TN-S).

Надеемся, что данная статья поможет Вам в выборе подходящего автомата. Но для установки данного оборудования советуем обратиться к квалифицированному специалисту, чтобы монтаж был выполнен правильно и в последствии не возникли неполадки.

Как правильно подобрать автоматический выключатель

Выбор подходящего автоматического выключателя можно разделить на следующие этапы:

Для начала разберём, что же такое автоматический выключатель и для чего он нужен. Это специальное устройство с установкой на DIN-рейку в электрический щит которое служит для быстрого размыкания сети в случае короткого замыкания или перенагрузки сети. Ведь если этого не сделать, то проводка в доме неизбежно нагреется до температуры выше номинальной выдерживаемой, нарушится целостность изоляции и возникнет прямая угроза пожара. Сомнений в незаменимой пользе этого устройства быть не может, но при неправильном подборе характеристик выключатель может срабатывать и без замыканий или не срабатывать вовсе и привести к порче проводки и её возгоранию. Поэтому так важна процедура поэтапного выбора автоматического выключателя и одной из самых важных характеристик является номинальный ток. Все важные характеристики отображены на корпусе такого устройства и это можно увидеть ниже.

Рис. 1.1 – корпус автоматического выключателя

1 – тип времятоковой характеристики и номинальный ток;

2 – предельная коммутационная способность и класс токоограничений;

3 – напряжение и частота питания.

1. Расчёт номинального тока автоматического выключателя

Номинальный ток – первая в списке важных характеристик на которые стоит обратить внимание (измеряется в амперах). Отображает ток, превышение которого будет считаться перенагрузкой для выбранной электрической группы и спровоцирует срабатывание устройства. Подсчёт для одного и нескольких устройств производится по ряду довольно простых формул, так что не спешим пугаться!

1.1. Одиночный потребитель

1.1.1. Однофазная сеть

С помощью следующей формулы можно мгновенно рассчитать номинальный ток для одиночного потребителя в однофазной сети:

P/(U*cos(phi)), где

P – мощность прибора-потребителя, Вт;

U – напряжение однофазной сети (равно 220), В;

cos(phi) – стандартно для жилых квартир значение применяется от 0,96 до 0,98 (изменяется в зависимости от характера нагрузки). Для большинства офисной и бытовой техники (ламп накаливания, нагревательных приборов, и т.д.) этот параметр равен 1 (не учитывается) поскольку такая техника имеет только активный характер нагрузки. Но для устройств с реактивным характером нагрузки (холодильник, кондиционер, электродвигатель, лампы с балластом и т.д.) значение этого параметра принято считать по стандартам жилых квартир.

1.1.2 Трехфазная сеть

Для одиночного потребителя трёхфазной сети формула расчёта будет следующей:

P/(√3*U*cos(phi)*T), где

U – напряжение трехфазной сети (равно 380), В;

T – номинальный коэффициент полезного действия (КПД) прибора-потребителя.

1.2 Группа потребителей

1.2.1 Групповая мощность всех приборов этой группы

Её можно узнать из этой формулы:

Р(расч) = Кс(Р1+Р2+…+Рn), Вт, где

Кс – коэффициент спроса (зависит от количества устройств в группе). Если все приборы в группе работают одновременно (что бывает крайне редко), то параметр принимается равным 1. В другом случае он изменяется согласно таблице:

Таблица 1.1 – значения коэффициента спроса

1.2.2. Полная расчётная мощность

Её можно получить по следующей формуле:

S(расч) = Р(расч)/cos(phi), ВА

1.2.3. Расчетный ток нагрузки для группы потребителей

• В однофазной сети

I(расч) = S(расч)/220

• В трехфазной сети

I(расч) = S(расч)/(√3*380)

1.2.4. Выбор номинального тока

Выбор производится равным расчетному току нагрузки или чаще выбирается ближайший больший из стандартизированного ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63 A.

Важные нюансы:

• Если автомат меньше номинала, то возможно его срабатывание при полной нагрузке в линии.
• Все вычисления производятся для эксплуатационной температуры в 30 градусов Цельсия, если она отличается от вышеупомянутой, производится поправка согласно таблице, которую производители предоставляют вместе с автоматом.
• Для осветительных цепей используются автоматы номиналом до 10A (кабель 3×1,5 мм.кв.).
• Для розеточных групп используются автоматы номиналом до 16A (кабель 3×2,5 мм.кв.).
• Если рассчитанный номинальный ток превышает номинальный ток автомата, то необходимо выбрать кабель большего сечения или эту группу разделить на 2 или более групп и начать расчёт сначала.

2. Выбор времятоковой характеристики

У каждого устройства есть свой пусковой ток, который может значительно превышать номинальный ток самого устройства. Времятоковая характеристика отвечает за уровень выдерживаемых пусковых токов при превышении которых автоматический выключатель сработает на отключение.

Типы времятоковых характеристик:

• Тип А (от 2 до 3 значений номинального тока) – применяются для защиты цепей с большой протяжённостью электропроводки и для защиты полупроводниковых устройств.
• Тип B (от 3 до 5 значений номинального тока) – применяются для защиты цепей без больших скачков напряжения с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи).
• Тип C (от 5 до 10 значений номинального тока) – применяются для защиты цепей установок с умеренными пусковыми токами (компьютерная техника, кондиционеры, холодильники, домашние розеточные группы, газоразрядные лампы с повышенными пусковыми токами, и т.д.).
• Тип D (от 10 до 20 значений номинального тока) – применяются для защиты цепей, питающих электродвигатели с высокими пусковыми токами (компрессоры, подъёмники, насосы, и т.д.).
• Тип K (от 8 до 12 значений номинального тока) – применяются для защиты цепей с индуктивной нагрузкой.
• Тип Z (от 2,5 до 3,5 значений номинального тока) – применяются для защиты цепей с электронными приборами чувствительными к сверхтокам.

В быту чаще всего рекомендуют использовать выключатели типа C, B и реже D, а в промышленности рекомендуются выключатели типа D.

3. Построение селективности

Каждый дом имеет своеобразную древовидную систему электропроводки включая множество щитов и автоматов. Стандартно в каждом доме должен быть автоматический выключатель в вводном (главном) щите, по выключателю в щите на каждый этаж (если речь идёт о частном доме) и по выключателю на каждую расчетную группу приборов.

Селективность – это свойство автоматических выключателей которое в случае срабатывания выключателя одной из групп, не позволяет выключиться другим последующим выключателям.

При отсутствии селективности тяжело определить в какой именно группе произошёл случай срабатывания автоматического выключателя, ведь сработает сразу целый ряд выключателей.

Чтобы построить селективность в системе выключателей, нужно помнить несколько простых правил:

• Все автоматические выключатели должны быть одного производителя и одной серии.
• Номинал вводного автомата должен превышать номиналы всех групповых автоматических выключателей и соответствовать максимально допустимой нагрузке вводного провода и проводки дома.
• Номиналы автоматических выключателей, находящихся на одной линии древовидной системы, должны идти по убывающей.
• Если номинальный ток выключателя стоящего во главе группы или нескольких групп совпадает с номинальным током одного из последующих выключателей, то у автомата стоящего выше должен быть тип времятоковой характеристики с большей устойчивостью к пусковым токам. (Например, если на одной из групп стоит автомат номиналом 25A и типом B, а на стоящем выше по системе автомате установлен такой же номинал, то его тип времятоковой характеристики должен быть C или выше).

4. Подбор предельно-коммутационной способности

Предельно-коммутационная способность – максимально допустимый ток короткого замыкания, при котором автоматический выключатель не сломается и сможет продолжить своё функционирование при повторном включении (измеряется в амперах и килоамперах).

На фотографии корпуса автоматического выключателя отмечена цифрой 2 и обычно отображается в верхнем прямоугольнике.

Существующие стандарты предельно-коммутационных способностей и их предназначения:

• 4500A (4,5 kA) – характерна для старых домов с алюминиевой проводкой (устаревшие и деревенские дома).
• 6000A (6 kA) – наиболее распространенные в быту, используется для медной и относительно новой проводки.
• 10000A (10 kA) – применяется для медной новой проводки, если рядом с домом находится трансформаторная подстанция и если дом новый. В таких случаях рекомендуется устанавливать выключатели с такой предельно-коммутационной способностью если не во все группы, то хотя бы на главный щит.

5. Определение класса токоограничения

Класс токоограничения – отвечает за время гашения электронной дуги возникающей в случае срабатывания и прерывания электрической цепи.

При разрыве цепи электронная дуга направляется в дугогасящую камеру автомата и чем быстрее она гаснет, тем меньше контакты поддаются эрозии и соответственно больше сохраняют своё работоспособное состояние.

На фотографии корпуса автоматического выключателя отмечен цифрой 2 и обычно отображается в нижнем прямоугольнике.

Какие бывают классы и что стоит о них знать:

• «1» — самый плохой показатель среди классов токоограничений. Время гашения дуги = 10 мс. Может даже не маркироваться на корпусе.
• «2» — средний показатель классов. Время гашения дуги от 6 до 10 мс.
• «3» — лучший показатель. Время гашения дуги от 2,5 до 6 мс. Рекомендуется выбирать именно этот показатель.

6. Полюса и варианты подключения

Крайне простая процедура, которая отталкивается всего лишь от двух критериев:

• Фазность сети.
• Тип заземления.

Рис 6.1 – варианты подключения автоматических выключателей

В выключатели, которые имеют 2 и 4 полюса – помимо фазного провода подключается еще и нулевой, что видно из Рисунка 6.1.

В зависимости от фаз в сети (1 или 3) используются однополюсные/трехполюсные (практически на все звенья древовидной цепи подключения) и двухполюсные/четырехполюсные (чаще в качестве вводного выключателя) автоматы.

Так же иногда вместо автоматов c 2-мя и 4-мя полюсами используются 1p+N и 3p+N, ведь они дешевле. Такие выключатели отличаются тем, что в секции N отсутствует защита в виде теплового и электромагнитного расцепителей, и нулевой (N) контакт размыкается механически после срабатывания расцепителя в фазной (P) секции, а при подключении – питание в N идёт первым. Но такой автоматический выключатель может оказаться абсолютно беспомощным в целом ряде случаев, например, если в результате ошибки фазный и нулевой провода перепутаются местами и т.д.

Важно! Двух- и четырехполюсные автоматические выключатели в которые вставляется нулевой провод можно использовать только при системах заземления в которых ноль (N) и земля (PE) разделены на разные провода, например, в системах «TN-S», «TN-C-S». Это позволяет не разрывать контакт заземления. В старой системе заземления, например, «TN-C» (в основном используемой в устаревших постройках) — ноль и земля соединены в один провод (PEN), поэтому можно использовать только автоматические выключатели с 1 и 3 полюсами!

7. Дополнительные параметры

Все автоматические выключатели известных брендов рассчитаны на стандартные усреднённые условия эксплуатации. И в основном это относится к следующим характеристикам:

• Напряжение питающей сети.
• Частота питающей сети.
• Степень защиты
• Климатическое исполнение.
• Эксплуатационная температура.

В случае нестандартных условий использования стоит это учитывать при поиске.

Так же для повышения надёжности и долговечности электропроводки существуют следующие рекомендации выбора автоматических выключателей:

• Для провода 1,5 мм.кв. = 10A выключатель (нагрузка до 2,2 кВт).
• Для провода 2,5 мм.кв. = 16A выключатель (нагрузка до 3,5 кВт).
• Для провода 4 мм.кв. = 25A выключатель (нагрузка до 5,5 кВт).
• Для провода 6 мм.кв. = 32A выключатель (нагрузка до 7 кВт).
• Для провода 10 мм.кв. = 50A выключатель (нагрузка до 11 кВт).

8. Поправочные коэффициенты

При установке нескольких выключателей рядом они оказывают сильное тепловое влияние друг на друга и необходимо учитывать поправочный коэффициент согласно таблице:

Расчет

Как рассчитать номинальный ток автоматического выключателя? Все достаточно просто. Давайте рассмотрим такой расчет на примере розеточной группы, куда подключают электрический чайник мощностью 1,5 кВт, холодильник мощностью 400 Вт и посудомоечную машину – 2,5 кВт.

В первую очередь необходимо определить суммарную мощность потребителей, которая равна 4,4 кВт. Теперь вставляем все показатели в формулу закона Ома:

I=P/U=4400: 220=20 А. Автомат с такой токовой нагрузкой у нас в каталоге присутствует, но необходимо учитывать те условия, которые были оговорены в статье выше. То есть, лучше выбрать автоматический выключатель с большим номиналом тока. А это будет 25 ампер.

В состав любой электрической схемы обязательно входят защитные элементы. Главное – правильно подобрать параметры их срабатывания для конкретной цепи. Познакомимся с существующими номиналами по току одних из самых распространенных эл/технических изделий – автоматических выключателей.

Категорирование автоматических выключателей по току довольно сложное. Они отличаются конструктивным исполнением, способом монтажа и присоединения, видом расцепителя и рядом иных параметров. Более подробную информацию по автоматическим выключателям можно найти в следующих документах: ГОСТ № Р 50031 (30.2) от 1999 года и № Р 50345 от 2010 года, ПУЭ.

Стандартный ряд автоматических выключателей

На замену плавким предохранителям еще два столетия назад пришли автоматические выключатели. С 1924 года патент на это изобретение принадлежит швейцарской компании Brown , Boveri & Cie .

Преимущества АВ над плавкими вставками:

— плавкий предохранитель выходит из строя после первого своего срабатывания, то есть многократное его использование невозможно, необходима замена сгоревшей плавкой части;

— при использовании в трехфазной цепи, короткое замыкание в одной фазе вызовет перегорание одного предохранителя, в то время как две другие фазы будут продолжать работать. Аварийный режим работы (обрыв фазы) исключается АВ, так как к.з. в одной фазе трехполюсного выключателя приводит к разрыву всей цепи.

Автоматический выключатель (АВ) – это электромеханический коммутационный аппарат, который позволяет включать и отключать питание потребителя при нормальном режиме работы. А так же обеспечивает защиту электрооборудования от токов короткого замыкания и перегрузки (перегревания). Частое отключения в ручном режиме нежелательно, так как АВ имеют заявленное число коммутаций (для этого лучше использовать более дешевые рубильники).

Для того чтобы правильно выбрать автоматический выключатель, необходимо понимать его основные параметры и характеристики:

Номинальный ток автомата ( I _н ) – величина тока, на которую АВ рассчитан для длительной нормальной работы. Иногда показатель I н имеет определенный диапазон и регулятор для точной настройки. Например, I _н =3 ÷ 5А, это означает, что данный автоматический выключатель можно подстроить на рабочие токи от 3 до 5 А. При превышении указанного значения происходит срабатывание защиты и электрическая цепь разрывается. По нормам, срабатывание должно произойти при силе тока в 1,45 I _н .

Тип автоматического выключателя определяет кратковременное значение силы тока, при котором произойдет разрыв цепи. Тип или класс, в основном, определяется для момента включения. При запуске электрооборудования имеют место пусковые токи, которые могут быть огромными. Например, при прямом пуске электродвигателя, начальный ток равен 10-ти номинальным. Основные типы:

Время срабатывания (от момента, когда контролируемый параметр стал больше предельного значения, до момента размыкания контактов). АВ по времени срабатывания делятся на:

Последние имеют контакты с задержкой на размыкание. Применяются в сложных цепях, селективный АВ устанавливают на входе потребителя большой мощности. После него на разветвлениях цепи стоят автоматы меньшей мощности. Таким образом, при создании аварийной ситуации на участке цепи – выключится лишь отдельное оборудование, а селективность позволит остальной системе остаться работоспособной.

Отключающая способность – это максимальный ток, который может присутствовать кратковременно в цепи, чтобы автоматический выключатель не потерял свою работоспособность (возможно сваривание контактов при превышающих норму токах). Это значение обычно в сотню раз больше рабочего тока. А возникает такой огромный ток при коротком замыкании.

Механизмы расцепления

Тепловая отсечка (длительное влияние тока, превышающего норму) выполняется благодаря пластине, которая состоит из двух разных металлов. У используемых металлов разная тепловая проводимость. Пластина подсоединена последовательно, то есть через нее протекает ток цепи. Когда значение тока номинальное или меньше – автомат остается в замкнутом состоянии. Если же ток превысит нормированное значение, пусть даже на 10% в течении длительного времени, пластина нагреется и изогнется, тем самым, разорвет контакт питающей цепи.

Электромагнитное расцепление обеспечивает защиту от больших, резких скачков тока. Эта отсечка выполняется встроенным соленоидом. К примеру, автоматический выключатель рассчитан на ток в 2 А, его тип В, следовательно сработать он должен при токе 10 А. Для этого и служит соленоид. При токах до 10А, он будет неподвижным, а при достижении 10А, соленоид втянется и разомкнет контакт – произойдет выключение автомата.

Строение

На рисунке ниже показаны основные элементы, из которых состоит автоматический выключатель.

Функции независимого расцепления (НР), расцепление по нулевому напряжению (НРН) и по минимальному напряжению (МРН) выступают дополнительными, и не включаются в стандартные комплекты поставки (необходимо заказывать сборочные единицы).

Выше показано одно из многочисленных исполнений АВ. Существует широкое их разнообразие. Например, по роду тока, количеству подключаемых фаз, расположению клемм. Но это все конструктив, а мы описываем как это работает.

Обозначение автоматического выключателя на электрической схеме:

Онлайн расчет автоматического выключателя

Выбор по току . Если Вы хотите в квартире, гараже, на даче поставить АВ. Следовательно, проводка уже проложена и ее сечение Вам известно, тогда нужно обратиться к таблице, где указаны сечения проводов и соответствующие для них максимальные токи. Прочесть подробнее о выборе сечения проводника будет полезным для установки автомата.

Например, у меня дома в стенах проложен алюминиевый провод сечением 2,5 мм 2 .

Для открыто проложенного алюминиевого кабеля сечением 2,5мм 2 максимальный ток – 24А. Но, так как он проложен скрытно, его охлаждение будет хуже, чем на открытом воздухе. Для этого выбранное значение умножаем на поправочный коэффициент для скрытой прокладки 0,8.

Максимальный ток, который выдержит проводка:

Автомат предназначен, чтоб обеспечить защиту не только электроприборов, но и для сохранения целостности проводника. Ведь, согласитесь, искать внутри стен, где перегорела проводка – не самое веселое занятие. Потому нужно выбрать автоматический выключатель с номинальным током, ниже, чем у провода. Из стандартного ряда, автомат на 16А будет подходящим и сохранит целостность проводов и приборов.

Выбор по мощности . Если нам необходимо подключить несколько потребителей электроэнергии, и мы знаем лишь их мощность. Две лампочки накаливания на 100Вт и один асинхронный электродвигатель на 2кВт. Напряжение сети – переменное 220В.

Для лампочек накаливания подсчет будет прост, из формулы активной мощности Р= UI , выразим и найдем значение тока:

А вот с электродвигателем существует нюанс. Так как он является не только активной, но и реактивной нагрузкой, косинус фи вносит изменение в наш расчет. Коэффициент мощности указывается на шилдике (табличке) двигателя, но если такой отсутствует, смело принимайте значение 0,7. Итак, ток через двигатель будет равен:

Выбор автоматического выключателя будет по сумме этих токов (14А), но с небольшим запасом. Выбираем , снова таки, 16 амперный автомат.

Для трехфазной сети, выбор автоматического выключателя по мощности осуществляется по формуле:
