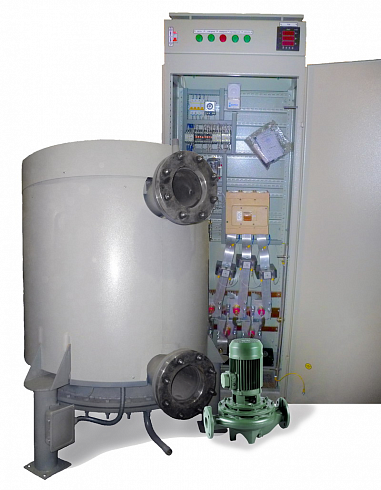

КЭВ-Т (ЭЛМАН-Т) — электрокотлы, предназначенные для нагревания воды в системах отопления, работающих с принудительной циркуляцией, отличаются простотой использования и доступной ценой. Такие агрегаты не нужно регистрировать в Ростехнадзоре.

Преимущества котлов ЭЛМАН-Т (КЭВ-Т) ТЭНовых в отсутствии прямого контакта между теплообменником и жидкостью. Следовательно, можно применять в конструкции защитные блоки, автоматически отключающие агрегат.

При работе оборудования реализуется механизм плавного или ступенчатого регулирования, в зависимости от условий. Но срок службы промышленных ТЭНовых котлов несколько ниже, чем у других категорий, а неправильное использование может привести к перегоранию и выходу из строя.

Важная составляющая основной конструкции – трубчатый нагреватель, при достаточно жесткой воде на нём будет образовываться накипь, ещё больше снижающая срок эксплуатации. Тем не менее, такой вид электрокотлов наиболее популярен.

Характеристики автоматических выключателей – номинальный ток автомата

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.

Расчет автоматического выключателя.

Автоматический выключатель можно рассчитывать двумя методами: по силе тока потребителей или по сечению используемой проводки.

Рассмотрим первый способ — расчет автомата по силе тока

Первым шагом, нужно подсчитать общую мощность, которую нужно повесить на автомат. Для этого суммируем мощность каждого электроприбора. Например, нужно рассчитать автомат на жилую комнату в квартире. В комнате находится компьютер (300 Вт), телевизор (50 Вт), обогреватель (2000 Вт), 3 лампочки (180 Вт) и еще периодически будет включаться пылесос (1500 Вт). Плюсуем все эти мощности и получаем 4030 Вт.

Вторым шагом рассчитываем силу тока по формуле I=P/U

P — общая мощность

U — напряжение в сети Рассчитываем I=4030/220=18,31 А

Выбираем автомат, округляя значение силы тока в большую сторону. В нашем расчете это автоматический выключатель на 20 А.

Рассмотрим второй метод — подбор автомата по

Здравствуйте . Рад приветствовать вас на своем сайте , не знаю что вас сюда привело простое любопытство или неприятность связанная с электричеством , а может желание что либо изменить:

Что обеспечивает организм человека жизненной энергией ? Конечно , кровеносная система . Так вот , подобно человеческому организму , наш дом тоже имеет систему , которая снабжает привычные вещи вокруг нас необходимой энергией , таким образом , вдыхая « жизнь » в эти вещи . Да , это система электропитания жилища , по — простому электропроводка . Вроде бы совершенная обыденность , но фактически , довольно сложная система , требующая грамотного подхода при обращении , установке и настройке

Полную замену электропроводки можно проводить при капитальном ремонте . Такие работы возможны и в новых домах , когда есть недоверие к подрядчикам , сэкономившим на проводах . Но существуют исключительные случаи , при которых откладывать замену электропроводки просто невозможно .

Современные перегрузки электросети колоссальны. Количество электрических приборов в наших домах переходит все разумные пределы.

Подключение любого электрического оборудования требует специальных навыков, как минимум в рамках средней образовательной школы

Как строится электроснабжение коттеджа или квартиры?

В деревянных домах проводку лучше всего делать в коробах зависимости от того, какой провод вы будете использовать

С каждым годом уровень потребления электроэнергии на территории городов только возрастает.

На сегодняшний момент услуги электрика в Красноярске пользуются повышенным спросом.

Во многих квартирах и офисах Красноярска электропроводка находится в плачевном состоянии, строительные компании стали использовать медные провода только после 2000 года

Реле приоритета. Виды и работа. Применение и свойства

Реле приоритета — управляющее включением потребителей тока, является прибором, контролирующим общий ток сети питания, и реагирующим на чрезмерное увеличение нагрузки, выключением менее необходимых потребителей. Так решается проблема сверхнормативной нагруженности питающей сети.

Часто встречается ситуация, когда человек включает пылесос в то время, когда работает стиральная машина или другой мощный потребитель. Свет может внезапно выключиться. Этот казус возникает из-за превышения допустимой нагрузки на электросеть. Выйти из этого положения можно, отключив все потребители, и включив в щитке на лестничной площадке автоматический выключатель, который вырубился.

Для предотвращения таких неполадок при перегрузке электросети рекомендуют монтировать в доме реле приоритета. Этот прибор проводит через себя несколько сетей: приоритетные и неприоритетные.

Виды реле

Различают несколько разновидностей таких реле:

• 1-фазные.
• 3-фазные.
• Одноканальные.
• Многоканальные.

Многоканальный вариант исполнения может функционировать вместе с разными линиями. По функциональным реакциям реле приоритета разделены на виды:

• Верхнего порога.
• Нижнего порога.

Реле максимального порога среагирует на повышение тока, соединяется по последовательной схеме. Устройство, работающее на срабатывание по минимальному значению напряжения, включается в сеть параллельно. Существуют реле, которые выполнены для различных уровней срабатывания, с возможностью регулировки уровней для разных нагрузок. Если нагрузки в сети имеют значительную мощность, то реле используется совместно с трансформатором тока.

Применение реле

Линия питания, которая считается самой необходимой, должна быть постоянно подключенной. Неприоритетные линии – это те, которые можно отключить в случае перегрузки сети. В итоге, освещение при перегрузке полностью не отключится, произойдет выключение тех потребителей, которые находятся на неприоритетной линии. В качестве примера: существует реле управления, дающее возможность запитать три линии. На линию приоритета можно отнести сигнализацию квартиры и ее освещение. Две остальные линии будут охватывать сети розеток и наружное освещение.

При применении реле приоритета, когда восстановится обычный режим сети, неприоритетные линии включатся автоматически.

Если перегрузка возникла из-за одновременного запуска нескольких бытовых приборов, то можно отключить лишь одно из них, тогда произойдет восстановление питания электричеством.

Системы автоматического регулирования давно применяются в быту и промышленности. В нашей жизни они нашли свое почетное место, так как, применяя электрооборудование модулями, мы получаем много преимуществ. Наиболее важным достоинством стало создание должного удобства и комфортного использования потребителей тока.

Основные свойства

Назначение . Устройства служат для выключения из сети неприоритетных цепей во время работы сети питания с превышением номинального тока потребления. Также реле применяется для защиты от короткого замыкания.

Принцип действия реле. На передней панели прибора с помощью потенциометра выставляется значение тока для приоритетной цепи. При превышении этого значения отключатся неприоритетные потребители. Впоследствии, при понижении значения тока потребления, неприоритетная цепь снова будет подключена к питанию.

Сфера применения . Прибор используют, когда работа всех электроприборов одновременно перегружает сеть питания. Общая нагрузка разделяется на группы: приоритетные потребители, которые ни в коем случае не должны отключаться, и неприоритетные, которые можно отключить без серьезных последствий. Ток выключения реле неприоритетной цепи регулируют так, чтобы не было перегрузки сети питания.

Как работает реле

На общую линию подключается трансформатор тока, после которого включаются потребители. В первую очередь идут нагрузки приоритетные, это потребители, которые нельзя отключать никогда, у них наивысший приоритет.

Далее по схеме идет само реле потребителей. Через него подсоединены группы нагрузок, считающихся неприоритетными. Это те группы нагрузок, которые отключатся в определенной последовательности по возрастанию степени приоритета групп, если ток в сети будет превышен.

Сигнал, поступающий от датчика тока, идет на обработку компаратором, встроенным в модуль. Компаратор сравнивает поступивший сигнал с основным напряжением, заданным настройками. Реле определяет, когда сработает компаратор, в какой момент отключатся нагрузки низкого приоритета. В результате ток в сети снизится.

Через определенное время реле сделает попытку повторного включения в сеть неприоритетные потребители.

Многоканальные реле могут работать с несколькими линиями с низким приоритетом. Эти линии отключаются последовательно, от более низкого приоритета, а включаются в обратной последовательности. При использовании таких приборов можно пользоваться оборудованием, не тратясь на вспомогательную мощность сети. Это дает значительную экономию, особенно в масштабах промышленных предприятий.

В примере с квартирой. На входе подключен автоматический выключатель 25 ампер, далее счетчик, и еще несколько автоматов. Подключены бытовые приборы разной мощности и видов.

Если нужно включить сразу все, то отключится входной автомат в щите, освещение в квартире погаснет, остальные потребители также прекратят работу. Вступит в действие тепловая блокировка, автомат выключит всю квартиру. Необходимо будет разбираться в причине перегрузки, и снова включать автомат.

А если использовать наше реле, то такой проблемы не будет. Можно сделать приоритетными те нагрузки, которые нам нужны, и наоборот, неприоритетными те потребители, которые малозначительны для нас.

Реле приоритета ограничит ток сети безболезненно для нас, не допустит общего выключения питающей сети. В схемах защиты также применяют подобные устройства для предотвращения аварийных ситуаций на предприятиях, где имеется много различного электрооборудования, и где нельзя допускать короткие замыкания, а также перегрузки.

Чем отличается реле приоритета от оптимизатора сети

Чтобы установить реле в имеющуюся сеть, нужно проделать значительный объем работ, модернизировать проводку, щит. Для этого нужен квалифицированный специалист, который должен сделать точный расчет всей схемы нагрузок. Чтобы проложить отдельные линии проводов от розеток к щиту с разными потребителями, потребуется ремонт помещения и т. д. К тому же, такие устройства нельзя установить к обычной проводке, где нет отдельных линий до розеток.

Эта задача стала проще, после того, как разработали новое устройство, которое называется оптимизатор нагрузки на сеть. Оптимизатор электрической сети недавно стал новым видом устройства, отключающим неприоритетные потребители, служащим для применения в быту.

Принцип его работы состоит в перераспределении мощности приборов по их приоритету. Устройство выключает неприоритетный потребитель на время действия приоритетного, и наоборот, включает неприоритетное оборудование на момент паузы приоритетного потребителя.

Особенностью действия устройства оптимизации стало то, что в любое время работает только один из двух видов потребителя. Оптимизатор отличается от ранее описанного устройства тем, что предотвращает перегрузку сети, и никогда ее не допустит.

Такое устройство сконструировано для простого применения. Оно не монтируется в щите. Состоит из двух адаптеров для розетки, с вилкой и розеточным гнездом. Один из них для нагрузки с большим приоритетом, а другой для неприоритетного потребителя. Между ними осуществляется связь по радиоволне. Устройства вставляются в простые розетки, работают сразу, не требуют настроечных операций. При эксплуатации также не нужны никакие настройки.

Для функционирования оптимизатора не нужна раздельная линия проводки или управляющая шина, так как чтобы передать сигнал, применен канал на радиоволнах с цифровой кодировкой и постоянным контролем выхода команд.

Инновационное устройство заслуживает с каждым днем популярность все выше, у электриков и владельцев домов. Оно помогает выходить из сложных ситуаций, в которых превышен лимит допустимой мощности. На садовых участках прибор также пользуется спросом, там существуют проблемы недостачи электроэнергии.

Эти два автоматических прибора сходны по результатам действия, но имеют свои отличия.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в 10-20 раз.

Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Электропривод

Электромеханическое устройство, позволяющее дистанционно, без непосредственного участия человека, включать и выключать автоматический выключатель. Один из вариантов применения электропривода – в системах АВР. При подаче питающего напряжения в основную линию управляющая система, запитанная от резервного источника, дает команду на дистанционное переключение соответствующих автоматов.

Также применяется в электроустановках, где необходимо производить включение/отключение автоматических выключателей дистанционно.

Необходимо помнить, что в случае аварийного отключения ВА88 IEK® или использования кнопки «ТЕСТ» включить устройство можно, только предварительно переведя рукоятку в крайнее нижнее положение.

На данный момент есть четыре типа исполнения электроприводов: для ВА88-32/33, ВА88-35/37, ВА88-40 и ВА88-43 IEK®.

Расцепитель

Определение расцепителя

Основным расцепителем (первая группа), применительно к автоматическому выключателю, называется устройство способное распознавать критическую ситуацию (появление сверхтока) и заблаговременно пресекать её развитие (вызывать расхождение главных контактов).

Вспомогательные расцепители – дополнительные устройства (ими не комплектуют базовые исполнения автоматов, а снабжают лишь заказные специальные исполнения):

• независимый расцепитель (дистанционное отключение автоматического выключателя по сигналу из вспомогательной цепи);
• расцепитель минимального напряжения (отключает автомат при падении напряжения ниже допустимого);
• расцепитель нулевого напряжения (вызывает расцепление контактов при существенном падении напряжения).

Определения терминов

Под сверхтоком понимают силу тока превышающую номинальный (рабочий) ток. Под это определение попадает ток короткого замыкания и ток перегрузки.

Ток перегрузки – сверхток, действующий в функциональной сети (длительное воздействие перегрузок может вызвать повреждение цепи).
Ток короткого замыкания (КЗ) – сверхток, который обусловлен замыканием двух элементов с очень низким полным сопротивлением между ними, при этом в нормальной работе эти элементы наделены различным потенциалом (замыкание накоротко может быть вызвано не верным подсоединением или повреждением). Например, механические воздействия или старение изоляции, вызывает соприкосновение токопроводящих жил и короткое замыкание.
Высокое значение тока короткого замыкания распознаётся из формулы:
I = U / R (сила тока равна отношению напряжения к сопротивлению).
Следовательно, как только R → к 0, тогда I → к бесконечности.

Через главные контакты в автоматическом выключателе при нормальной эксплуатации протекает номинальный ток. Механизм свободного расцепления коммутационного аппарата имеет чувствительные элементы (например, поворотная отключающая рейка). Воздействие расцепителя на эти элементы способствует мгновенному автоматическому срабатыванию, то есть расцеплению контактной системы.

Максимальный расцепитель тока (МРТ) – расцепитель, вызывающий размыкание главных контактов с выдерживанием некоторого промежутка времени или без него, как только действующее значение тока превышает заданный порог.
МРТ с обратнозависимой выдержкой времени – максимальный расцепитель тока, инициирующий расцепление контактов после истекания заданного времени, которое обратнозависимо от силы тока.
МРТ прямого действия – максимальный расцепитель тока, инициирующий срабатывание непосредственно от действующего сверхтока.

Определения максимального расцепителя тока, тока КЗ и перегрузки взяты (перефразированы без потери смысла) из стандарта ГОСТ 50345.

Виды расцепителей , применяемых в автоматических выключателях

• обеспечивают базовую защиту от сверхтоков, заводские настройки не меняются в процессе эксплуатации:
  • тепловой расцепитель или расцепитель перегрузки;
  • электромагнитный расцепитель или расцепитель короткого замыкания;

• один из предложенных ниже заменяет первые два, в процессе эксплуатации допускается регулировка (время выдержки при сверхтоке для обеспечения селективности, какой ток считать перегрузкой, какой коротким замыканием):
  • полупроводниковый расцепитель;
  • электронный расцепитель;

• дополнительные расцепляющие устройства для расширение функциональности:
  • независимый расцепитель;
  • расцепитель минимального напряжения;
  • расцепитель нулевого напряжения.

Следует принять во внимание, что дешёвыми устройствами являются электромагнитный и тепловой расцепители. Автоматические выключатели укомплектованные полупроводниковым или электронным расцепителем (они функционально заменяют сочетание теплового и электромагнитного расцепителя) стоят от 1200 $ и выше, поэтому их применяют как вводные аппараты на номинальные токи от 630 А (бывают редкие исключения меньшего ампеража).

В видеоролике кратко рассказано о конструкции автоматического выключателя, в частности о тепловых и электромагнитных расцепителях:

Тепловой расцепитель

Тепловой расцепитель представляет собой биметаллическую пластину, которая при нагревании изгибается и воздействует на механизм свободного расцепления.
Биметаллическую пластину изготавливают методом механического соединения двух металлических лент. Выбирают два материала с разными коэффициентами температурного расширения и соединяются между собой с помощью спаивания, заклёпывания или сваривают.
Допустим, нижний материал в биметаллической пластине при нагревании удлиняется меньше, чем верхний металл, тогда изгиб произойдёт вниз.

Тепловой расцепитель защищает от токов перегрузки и настраивается на определённые режимы срабатывания.

Например, для изделия серии ВА 51-35 расцепители перегрузки калибруют при температуре +30 °С на:

• условный ток нерасцепления 1,05·In (время 1 час для In ≤ 63 А и 2 часа для In ≥ 80 А);
• условный ток расцепления 1,3·In для переменного тока и 1,35·In для постоянного тока.

• нет трущихся поверхностей;
• обладают хорошей вибростойкостью;
• легко переносят загрязнение;
• простота конструкции → низкая цена.

• постоянно потребляют электрическую энергию;
• чувствительны к изменениям температуры окружающей среды;
• при нагреве от сторонних источников могут вызывать ложные срабатывания.

Электромагнитный расцепитель

Электромагнитный (аббревиатура ЭМ) расцепитель является устройством мгновенного действия. Представляет собой соленоид, сердечник которого воздействует на механизм свободного расцепления. При протекании сверхтока по обмотке соленоида, рождается магнитное поле, которое перемещает сердечник, с преодолением сопротивления возвратной пружины.

ЭМ расцепитель настраивают на срабатывание при токах КЗ значениями от 2 до 20·In. Погрешность настройки варьируется в пределах ±20 % от заданного значения.

Для силовых автоматических выключателей уставку срабатывания при коротком замыкании (значение тока, при котором инициируется расцепление) могут указывать как значением в амперах, так и в кратности номинальному току. Встречаются уставки:

• 3,5·In;
• 7·In;
• 10·In;
• 12·In;
• и другие.

• B (3-5);
• C (5-10);
• D (10-50).

• простота конструкции;
• стойкость к механическим нагрузкам (вибрации, удары).

• создаёт магнитное поле;
• срабатывает мгновенно, без выдержки времени.

Под выдержкой времени понимается обеспечение селективности. Селективность или избирательность достигается, когда вводной автоматический выключатель распознаёт замыкание накоротко и некоторое заданное время пропускает его. Этого времени достаточно для срабатывая нижестоящего защитного устройства. В таком случае отключается не весь объект, а только повреждённая ветвь.

Аппараты с выдержкой времени или селективные – категория применения В (все автоматы с электронным или полупроводниковым расцепителем).
Аппараты мгновенного действия или неселективные – категория применения А (фактически все автоматические выключатели с электромагнитным расцепляющим устройством).

Термомагнитный или комбинированный расцепитель

Часто применяется последовательное соединение теплового и электромагнитного расцепителя. В зависимости от производителя, такое связывание двух устройств называют комбинированным или термомагнитным расцепителем. Словосочетание «термомагнитный расцепитель» зачастую используют в зарубежных каталогах и литературе.

Пример: изделия серии ВА57Ф35 с комбинированным расцепителем (тепловой + электромагнитный) изготовления «Курского электроаппаратного завода».

Полупроводниковый расцепитель

• регулировка номинального тока автомата;
• настройка времени выдержки в зоне короткого замыкания, а также перегрузки;
• уставка срабатывания при возникновении замыкания накоротко;
• переключатели защиты от токов включения, от однофазного КЗ;
• переключатель, отключающий выдержку времени при КЗ (переход из режима селективности в режим мгновенного действия).

Уставки по времени срабатывания могут быть обратно-квадратичной и обратно-кубической зависимости. При этом вводится понятие предельного тока селективности, то есть тока, при котором коммутационный аппарат ещё способен обеспечить выдержку (если КЗ окажется выше – просто произойдёт мгновенное размыкание контактной системы).
Все переключатели находятся под прозрачной крышкой, которую возможно опломбировать.

Пример: селективные выключатели ВА 55-41 и ВА 55-43 с полупроводниковым расцепителем на номинальные токи 1000 А, 1600 А и 2000 А выпуска «КЭАЗ» и Ульяновского «Контактора».

• широкий набор регулировок под самые сложные схемы электроснабжения;
• обеспечение селективности (избирательности), относительно последовательно подключённых автоматов с меньшими амперажами.

• высокая цена;
• хрупкие элементы управления.

Электронный расцепитель

Состоит в принципе из тех же частей, что и полупроводниковый расцепитель: исполнительный электромагнит, измерительные устройства и блок управления расцепителем.

Ступенчато устанавливается рабочий ток и время выдержки, гарантирует протекцию при однофазном замыкании и при пусковых токах.
Пример: изделия серии ВА 88-43 с электронным расцепителем выпуска компании «ИЭК».

• разнообразный выбор настроек нужных пользователю;
• высокая точность исполнения заданной программы;
• индикаторы работоспособности и причины срабатывания;
• логическая селективность с вышестоящими и нижестоящими выключателями.

• высокая цена;
• хрупкий блок управления;
• подверженность к воздействию электромагнитных полей.

Независимый расцепитель

С помощью независимого расцепителя (НР) осуществляют удалённое управление конкретным автоматическим выключателем. На катушку независимого расцепителя подаётся напряжение из цепи управления, создаётся магнитное поле, перемещается сердечник, воздействует на механизм свободного расцепления.
Независимый расцепитель может быть рассчитан на переменный или постоянный ток (производитель указывает линейку напряжений).
НР допускает колебания рабочего напряжения в диапазоне от 0,7 до 1,2 от Un. Режим его работы кратковременный.
После срабатывания независимого расцепителя нужно идти к распределительному щиту и в ручную взводить автоматический выключатель, а затем производить его включение.
Альтернативой НР может служить электромагнитный привод – он позволяет дистанционно отключать и включать автоматический выключатель.

Наиболее частое применение – дистанционное отключение коммутационного аппарата, контролирующего вентиляционную систему, при возникновении пожара. При фиксировании возгорания вентиляция выключается, чтобы в здание не нагнетался воздух (кислород).

Расцепитель минимального напряжения

• отключает включённый автоматический выключатель без выдержки времени при падении напряжения от 0,7 до 0,35 от Un;
• если напряжение выше значения 0,7 Un отключения не производится;
• препятствует повторному включению при значении напряжения в сети ниже, чем 0,85 Un.

После срабатывания устройства требуется взведение механизма свободного расцепления в ручную, если не установлен электромагнитный привод.

Расцепитель нулевого напряжения

• вызывает расцепление главных контактов при напряжении от 0,35 до 0,1 от номинального;
• не отключает включённый автомат при напряжении свыше 0,55 Un;
• позволяет повторное включение при восстановлении напряжения более 0,85 от номинального.

Как и в случае с расцепителем минимального напряжения – требуется взведение автомата вручную, а затем его включение.

Подробнее об устройстве независимого расцепляющего устройства, нулевого и минимального расцепителя напряжения читайте здесь.
